動態扭矩傳感器方形連接

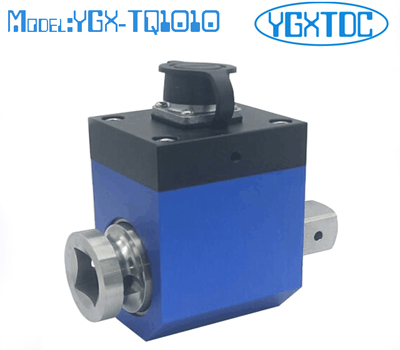

型號: YGX-TQ1050D 動態微扭矩傳感器
特點和用途:
電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品,通過電刷實現供電與信輸出。
中低量程扭矩測量??蓽y(cè)量正反兩方向扭矩值。
兩端為軸鍵連接,安裝使用方便。
轉速可達1800轉/分
量程: 5,10,20,50,100,200,300,500,1000Nm

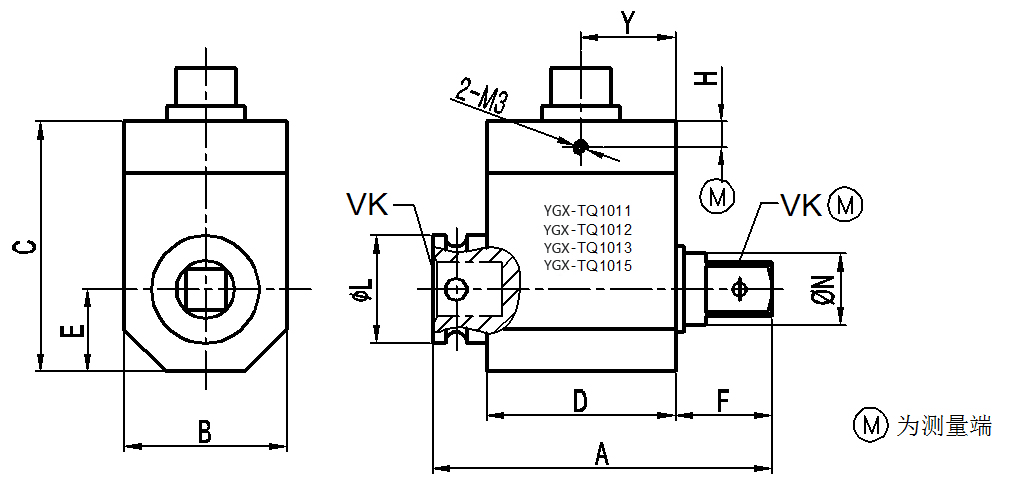

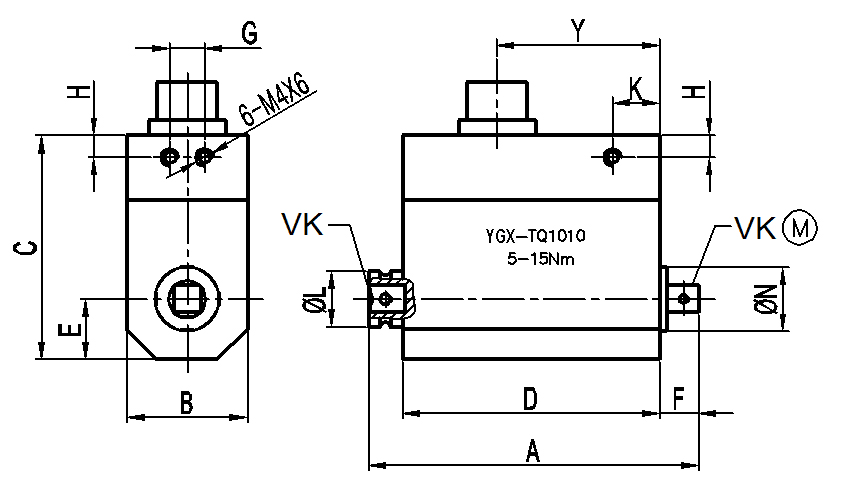

外形尺寸:

型號
|
量程Nm
|
VK
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
ΦL
|
ΦN
|
Y
|
軸向力N
|
徑向力N
|
TQ1010
|
5,10,15
|
1/4"
|
77
|
28
|
52
|
58
|
14
|
8.5
|
8
|
5
|
11
|
13
|
14.8
|
38
|
150
|
30
|
TQ1011
|
20,30
|
3/8"
|
74.5
|
38
|
58
|
44
|
19
|
18
|
/
|
6
|
/
|
25
|
12.7
|
22
|
500
|
60
|
TQ1012
|
50, 100
|
1/2"
|
79
|
38
|
58
|
44
|
19
|
22.5
|
/
|
6
|
/
|
25
|
16.6
|
22
|
700
|
100
|
TQ1013
|
200-500
|
3/4"
|
97
|
58
|
76
|
50
|
29
|
30
|
/
|
5
|
/
|
40
|
30
|
25
|
2000
|
150
|
TQ1015
|
1000
|
1"
|
112
|
73
|
90
|
57
|
36.5
|
34.5
|
/
|
5
|
28.5
|
50
|
40
|
28.5
|
4000
|
250
|
技術參數
靈敏度
|
1.5±10% mV / V
|
零點輸出
|
±1%F.S
|
非線性
|
±0.1,0.3% F.S.
|
滯后
|
≤±0.05% F.S.
|
重復性
|
≤±0.05% F.S.
|
蠕變
|
≤±0.03% F.S/30min
|
溫度靈敏度漂移
|
0.03% F.S. / 10℃
|
零點溫度漂移
|
0.03% F.S. / 10℃
|
輸入電阻
|
350,750±10Ω
|
輸出電阻
|
350,700±5Ω
|
響應頻率
|
100μS
|
絕緣電阻
|
5000 MΩ/100VDC
|
激勵電壓
|
10VDC(9-15VDC)
|
溫度補償范圍
|
-10 ~ 60℃
|
工作溫度范圍
|
-20 ~ 65℃
|
安全過載
|
150%F.S
|
極限超載
|
200% F.S.
|
電纜線尺寸
|
Ø5.2×3m
|
接線方式
|
紅/E+ 黑/E- 綠/S+ 白/S-
|
材質
|
鋁,不銹鋼或合金鋼
|
其它要求
|
可定制
|
|
 |
|
|
