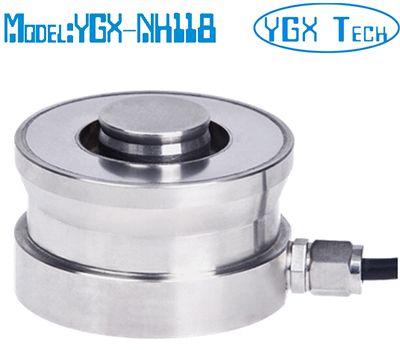

扭環式測力傳感器 2.2T 4.7T 10T 15T 22T 33T 47T 68T100T 150T 220T 330T
型號:YGX-NH118
特點和用途:
傳感器采用扭環式結構，精度高、反應靈敏、抗振性好、易于安裝，
適用于各種電子秤、衡器及測力，稱重場合。
量程: 2.2, 4.7, 10, 15, 22, 33, 47, 68, 100, 150, 220, 330T

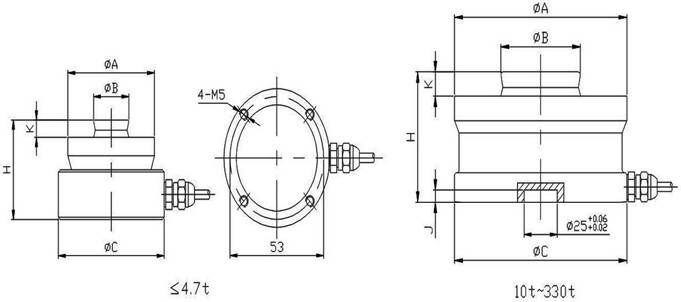

尺寸：
|
尺寸
量程
|
A
|
B
|
C
|
H
|
J
|
K
|
|
2.2t
|
49
|
20
|
60
|
43
|
-
|
7.5
|
|
4.7t
|
49
|
20
|
60
|
43
|
-
|
7.5
|
|
10t
|
75
|
30
|
75
|
50
|
7
|
6.5
|
|
15t
|
75
|
30
|
75
|
50
|
7
|
6.5
|
|
22t
|
95
|
30
|
75
|
50
|
7
|
6.5
|
|
33t
|
130
|
40
|
95
|
65
|
7
|
10
|
|
47t
|
130
|
60
|
130
|
75
|
7
|
14
|
|
68t
|
150
|
60
|
130
|
85
|
7
|
14
|
|
100t
|
150
|
70
|
150
|
90
|
7
|
16
|
|
150t
|
150
|
70
|
150
|
100
|
7
|
16
|
|
220t
|
225
|
100
|
225
|
130
|
10
|
24
|
|
330t
|
225
|
100
|
225
|
145
|
10
|
24
|
技術參數:
|
靈敏度
|
2.85±0.3% mV/V
|
|
非線性
|
≤±0.05%F·S
|
|
滯后
|
≤±0.05%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.05%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.05%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.05%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
1400±10Ω
|
|
輸出電阻
|
1400±50Ω
|
|
安全過載
|
≤150%F·S
|
|
極限過載
|
≤200%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP68
|
|
材質
|
合金鋼；不銹鋼
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
