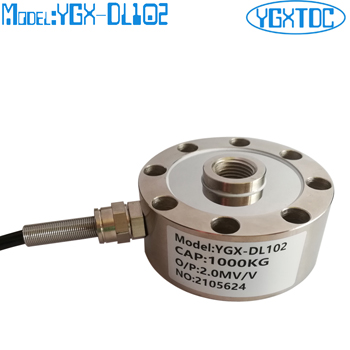

輪輻式稱重傳感器??1T 100T
型號：YGX-DL102
特點和用途:
該傳感器采用輪幅式彈性體拉式結構，具有低外形、抗偏載、精度高、強度好、安裝方便、拉壓輸出對稱性好等特點。
廣泛用于工業系統中力的測量和天車秤、軌道衡、料斗秤等各種稱重、測力的工業自動化測量控制系統。
量程：200kg~500t

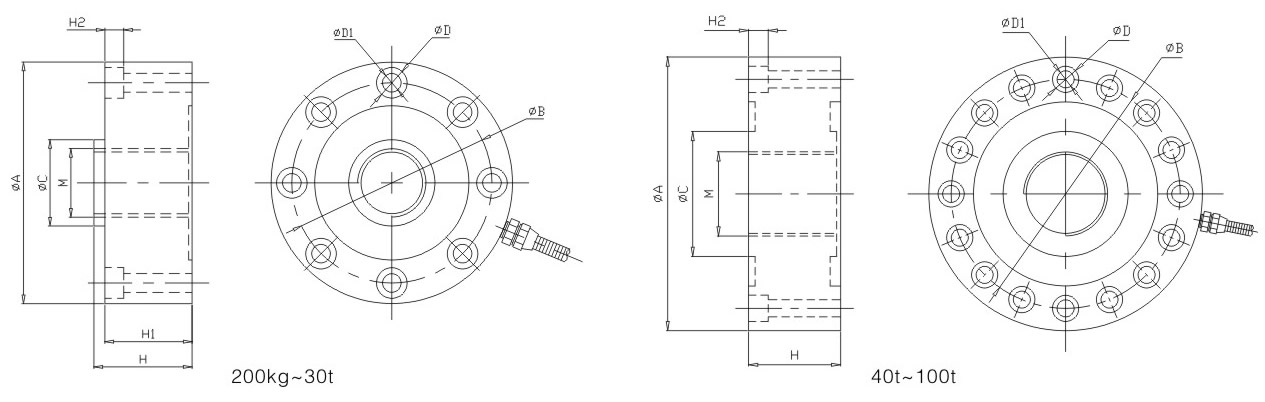

尺寸：
|
尺寸
量程
|
ΦA
|
ΦB
|
ΦC
|
M
|
H
|
H1
|
H2
|
ΦD
|
ΦC
|
|
200-800kg
|
74
|
63
|
24
|
M16×1.5
|
34
|
30
|
7.2
|
8-Φ9
|
8-Φ6
|
|
2-5t
|
105
|
89
|
32
|
M16×1.5
|
37
|
34
|
7.2
|
8-Φ11
|
8-Φ7
|
|
10-20t
|
120.6
|
101.8
|
39
|
M32×1.5
|
53.5
|
41
|
10.5
|
8-Φ14
|
8-Φ9
|
|
30t
|
141
|
116.8
|
50.4
|
M40×1.5
|
57.2
|
50.8
|
11
|
8-Φ18
|
8-Φ11
|
|
尺寸
量程
|
ΦA
|
ΦB
|
ΦC
|
M
|
H
|
H2
|
ΦD
|
ΦD1
|
|
40-60t
|
208
|
174
|
95
|
M64×3
|
70
|
15
|
16-Φ20
|
16-Φ13
|
|
80-100t
|
280
|
230
|
120
|
M76×3
|
90
|
20
|
16-Φ30
|
16-Φ17
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
2.0±0.05mV/V
|
|
非線性
|
≤±0.03%F·S
|
|
滯后
|
≤±0.03%F·S
|
|
重復性
|
≤±0.03%F·S
|
|
蠕變（30分鐘）
|
≤±0.03%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.03%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.03%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
750±20Ω
|
|
輸出電阻
|
700±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
