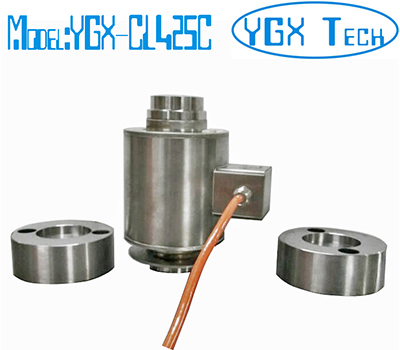

柱式稱重傳感器 10T 20T 30T 40T 50T
型號: YGX-CL425C 模擬傳感器
特點和用途::
此傳感器可使用10 -100噸 準確測量.
傳感器彈性體采用合金鋼材質；膠密封或焊接密封處理 ，表面鍍鎳，防水，防腐蝕，防護等級達到IP66 & IP68。
廣泛應用于工業過程力的控制、配料控制系統及檢測設備等各種稱重測力設備。
量程: 10 T,20T, 30T, 40T, 50T

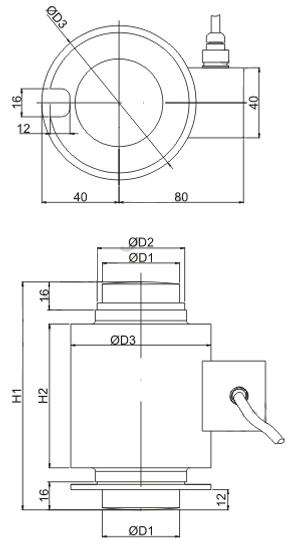

尺寸:
|
尺寸
量程
|
H1
|
H2
|
ØD1
|
ØD2
|
ØD3
|
|
10,15
|
130
|
80
|
44
|
50
|
80
|
|
20,30,40
|
150
|
80
|
44
|
50
|
80
|
|
50,60
|
210
|
120
|
44
|
50
|
80
|
備注：采用四芯屏蔽電纜，規格：φ6×10000mm，如有特殊需要，可根據客戶要求提供！

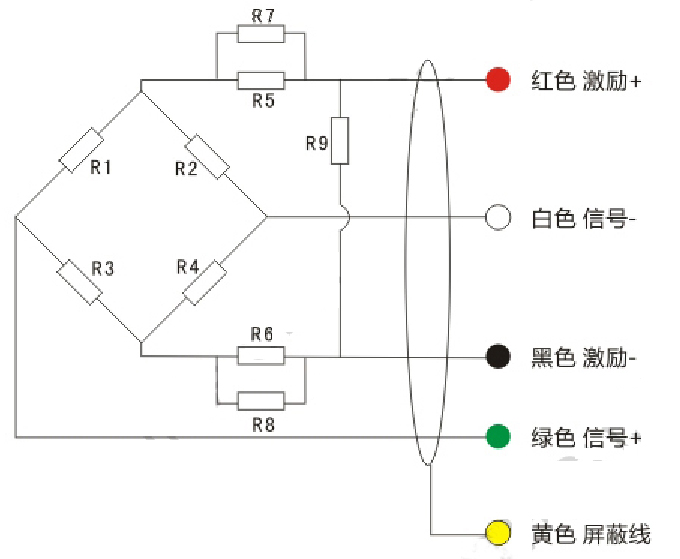

接線方式：
技術規格
|
精度等級
|
C2 C3
|
|
綜合誤差
|
≤±0.030 F.S. ≤±0.020 F.S.
|
|
蠕變(30min)
|
≤±0.023 F.S. ≤±0.016 F.S.
|
|
靈敏度溫度影響
|
≤±0.017 % F.S. / 10ºC ≤±0.011 % F.S. / 10ºC
|
|
零點溫度影響
|
≤±0.023 % F.S. / 10ºC ≤±0.015 % F.S. / 10ºC
|
|
靈敏度
|
2±0.002 mV / V
|
|
輸入阻抗
|
700±5Ω
|
|
輸出阻抗
|
700±5Ω
|
|
絕緣電阻
|
≥5000MΩ/50VDC
|
|
零點平衡
|
±1.0 %F.S.
|
|
推薦激勵電壓
|
5-12 V DC
|
|
溫度補償范圍
|
- 10 ~ 40 ºC
|
|
使用溫度
|
- 35 ~ 70ºC
|
|
安全過載
|
150% F.S.
|
|
極限過載
|
200 % F.S.
|
|
防護等級
|
IP68
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
