高速動態扭矩傳感器 5Nm 10Nm 20Nm 30Nm 50Nm 100Nm 200Nm 500Nm 1000Nm 2000Nm 5000Nm

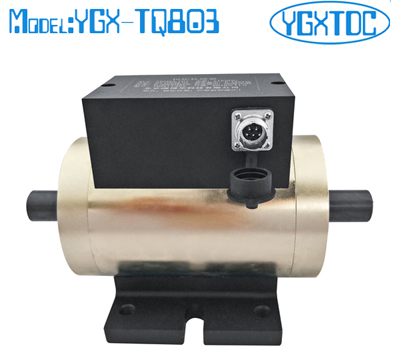

型號: YGX-TQ803 非接觸式動態扭矩傳感器
一、應用范圍：
YGX-TQ803系列扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于制造粘度計；
6、可用于過程工業和流程工業中。
二、基本原理：
1、扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。如圖所示：

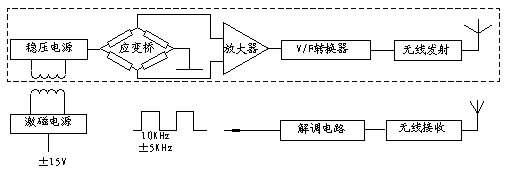

應用原理圖
2、轉速的測量： 轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，轉速傳感器精度可達±0.1%～±0.5%（F•S)，本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號！
量程: 0-5,10,20,30,50,100,200,500,1000,2000,5000,10K,20K,30K,50K,60K,100KN.m
外形尺寸:

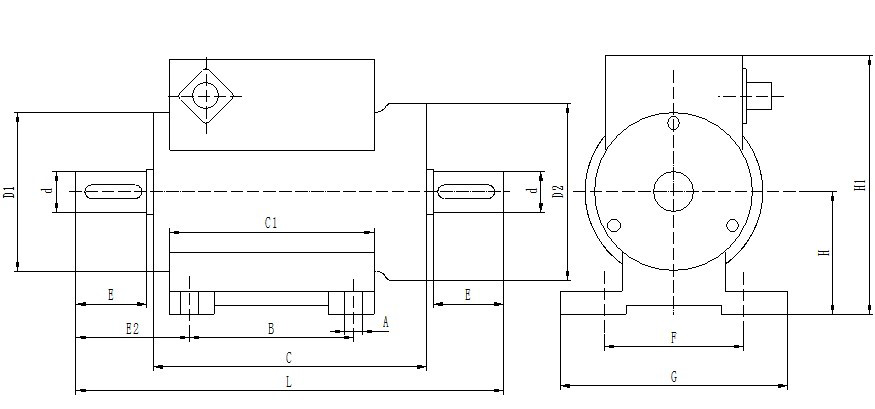

尺寸參考下圖：
|
規格
(N.M)
|
Φ
d
|
Φ
D2
|
A
|
B
|
C
|
E
|
F
|
G
|
H
|
H1
|
C1
|
E2
|
L
|
鍵b*h*l*n
|
|
5
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
10
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
20
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
30
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
50
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
100
|
18
|
78
|
8
|
72
|
122
|
31
|
61
|
100
|
54
|
116
|
90
|
50
|
188
|
6x6x25x1
|
|
200
|
28
|
92
|
8
|
72
|
123
|
41
|
61
|
100
|
60
|
125
|
90
|
59
|
209
|
8x7x35x1
|
|
500
|
38
|
96
|
8
|
72
|
124
|
55
|
61
|
100
|
65
|
135
|
90
|
74
|
238
|
10x8x50x2
|
|
1k-2k
|
48
|
106
|
12
|
69
|
126
|
70
|
78
|
120
|
68
|
144
|
90
|
90
|
270
|
14x9x65x2
|
|
5000
|
75
|
144
|
12
|
69
|
131
|
105
|
156
|
180
|
90
|
185
|
100
|
139
|
347
|
20x14x95x2
|
|
10000
|
98
|
158
|
14
|
80
|
143
|
118
|
170
|
200
|
110
|
214
|
110
|
155
|
389
|
28x16x115x2
|
|
20k-30k
|
105
|
170
|
14
|
87
|
160
|
125
|
180
|
204
|
115
|
236
|
123
|
165
|
420
|
28x16x119x2
|
|
50k-60k
|
150
|
240
|
14
|
89
|
163
|
123
|
184
|
230
|
153
|
309
|
123
|
165
|
419
|
40x22x115x2
|
|
100k
|
170
|
270
|
16
|
95
|
188
|
200
|
194
|
240
|
169
|
340
|
140
|
252
|
598
|
45x25x195x2
|
四、產品特征：
1. 開機5分鐘即可進入工作狀態，勿需預熱過程。
2. 檢測精度高、穩定性好、抗干擾性強。
3. 不需反復調零即可連續測量正反扭矩。
4. 體積小、重量輕、易于安裝。
5. 傳感器可脫離二次儀表獨立使用，直接輸出與扭矩成正比的頻率信號或模擬量。
五、主要性能及電氣指標：
扭矩精度： ＜±0.5% F. S.、＜±0.25 % F. S.、＜±0.1 % F. S.（可選）
頻率響應： 100μs
非線性： ＜±0.1 % F. S.
重復性： ＜±0.1% F. S.
回差 ： ＜0.1 % F. S.
零點時漂： ＜0.2 % F. S.
零點溫漂： ＜0.2 % F. S. /10℃
使用溫度： －20 ～ 50℃
儲存溫度： －40 ～ 70℃
電源電壓： ±15VDC、24VDC(可選）
信號輸出： 5KHz—15KHz、0-20mA、4-20mA、0-5V、0-10V、1-5V（可選）
六、傳感器量程的選擇
扭矩傳感器量程的選擇應以實際測量的最大扭矩為依據，通常情況下應留有一定余量，防止出現過載導致傳感器損壞。
計算公式：M=9550×P/N
M：扭矩 單位：N.m
P：電機功率 單位：KW
N：轉速 單位：r/min
如果您使用的電機是三相感應電機，由于電機啟動瞬時扭矩較大，建議扭矩量程應選擇為額定扭矩2-3倍。
七、電氣接線定義：
扭矩傳感器用一個航空接頭（帶屏蔽電纜），屏蔽電纜引出線定義：
1、供電：±15V 輸出：5-15KHz
電源：(紅+15V)(黑地)(藍-15V)
扭矩輸出: （黃正) (黑負)
2、供電：±15V 輸出：5-15KHz 內置轉速傳感器
電源：(紅+15V)(黑地)(藍-15V)
扭矩輸出: （黃正) (黑負)
轉速輸出：（白正）(黑負)
3、供電：±15V 輸出：4-20mA（模擬量）
電源：(紅+15V)(黑地)(藍-15V)
輸出：（黃正) (白負)
4、供電：±15V 輸出：4-20mA（模擬量） 內置轉速傳感器
電源：(紅+15V) (黑地) (藍-15V)
扭矩輸出：（黃正）（綠負）
轉速輸出：（白正）（灰負）
5、供電：24V 輸出：5-15KHz
電源：(紅24V)(黑地)
扭矩輸出: （黃正) (藍負)
6、供電：24V 輸出：5-15KHz 內置轉速傳感器
電源：(紅24V)(黑地)
扭矩輸出: （黃正) (藍負)
轉速輸出：（白正）(藍負)
7、供電：24V 輸出：4-20mA（模擬量）
電源：(紅24V),(黑地)
扭矩輸出：（黃正) ,(藍負)
8、供電：24V 輸出：4-20mA （模擬量） 內置轉速傳感器
電源：(紅24V) (黑地)
扭矩輸出：（黃正）（綠負）
轉速輸出：（白正）（灰負）
注意：
如果您現場有變頻器或伺服電機，請?jiān)趥鞲衅鞴╇婋娫辞凹?:1隔離變壓器，傳感器電纜屏蔽線接大地；如果傳感器有配套儀表，儀表前也需要加1:1隔離變壓器。
八、安裝方式：
1、安裝方式:可水平安裝和垂直安裝。

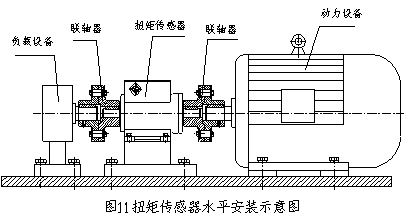

(1)水平安裝:如圖11所示:
(2)垂直安裝:圖12所示:
2、連接方式：
扭矩傳感器與動力設備、負載設備之間的連接

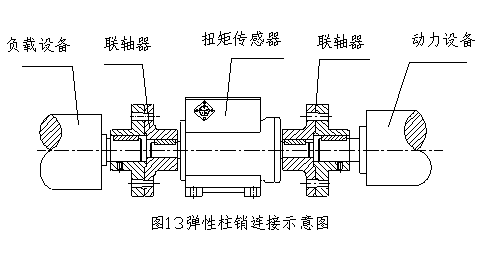

(1)彈性柱銷聯軸器連接: 如圖13所示，此種連接方式結構簡單，加工容易，維護 方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減 振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度 為-10-50℃。

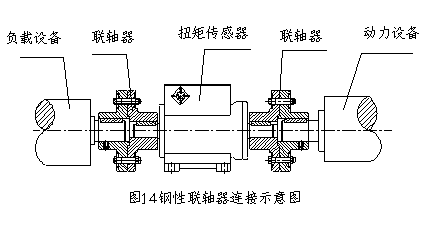

(2)剛性聯軸器連接: 如圖14所示，這種連接形式結構簡單，成本低，無補償 性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。
3、安裝要求：
（1）扭矩傳感器可水平安裝，也可垂直安裝
（2）如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。
（3）采用彈性柱銷聯軸器或剛性聯軸器連接。
（4）動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。
4、安裝接口形狀與尺寸參考：

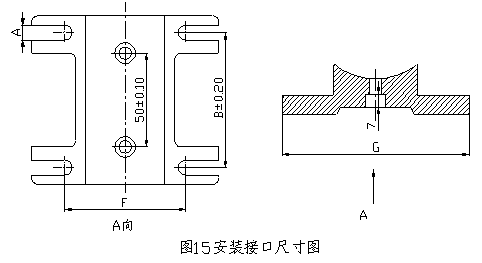

如圖15所示：圖中所標注的A、B、F、G的值見圖7對應的規格表?
5、安裝步驟：
(1)根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ0.03mm,固定原動機和負載在基準面上。
(2)將聯軸器分別裝入各自軸上。
(3)調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ0.03mm，固定扭矩傳感器在基準面上。
(4)緊固聯軸器，安裝完成。?
