微型拉壓稱重測力傳感器 5N 10N 20N 50N 100N 200N 250N 300N 500N 1000N 2000N

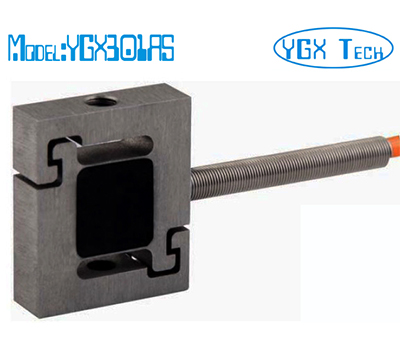

型號: YGX301AS
特點和用途:
不銹鋼材料，帶過載保護，微型傳感器，高度低。
拉壓雙向。
主要用于推拉力計，料斗秤，工業測量系統。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向

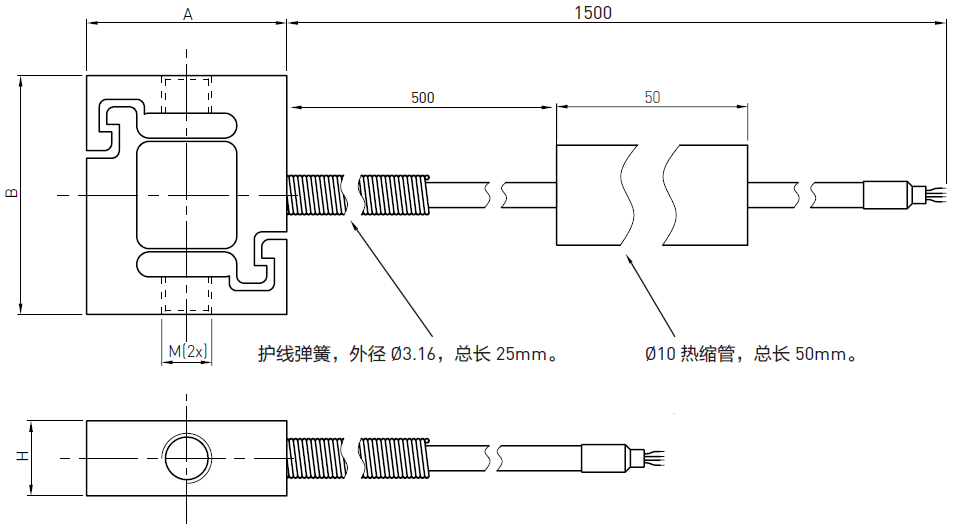

尺寸:
特點和用途:
不銹鋼材料，帶過載保護，微型傳感器，高度低。
拉壓雙向。
主要用于推拉力計，料斗秤，工業測量系統。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向
尺寸:
|
尺寸
量程 (N)
|
M
|
H
|
A
|
B
|
材料
|
重量
|
|
5,10,20
|
M3
|
6
|
16
|
19.1
|
不銹鋼
|
0.1kg
|
|
50,100,200,300,500
|
M4
|
6
|
16
|
19.1
|
||
|
250,300,500,1000,2000
|
M8
|
14
|
26
|
40
|
技術參數
|
輸出靈敏度
|
2.0 ± 10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
0.15 % F.S.
|
|
滯后
|
0.05 % F.S.
|
|
重復性
|
0.05% F.S.
|
|
蠕變 (30分鐘)
|
0.05 % F.S.
|
|
溫度靈敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.05 % F.S. / 10ºC
|
|
輸入電阻
|
350±30Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
300 % F.S.
|
|
電纜線尺寸
|
Ø2×1500 mm
|
|
防護等級
|
IP66
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
