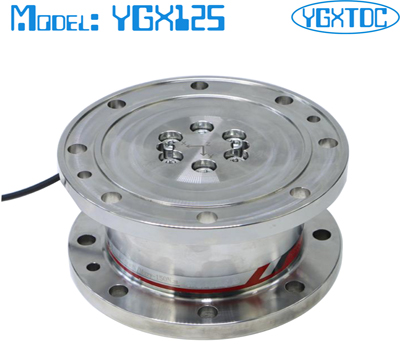

型號:YGX125 六維力傳感器
特點和用途:
1）采用高強度優質17-4PH 不銹鋼制作，具有屈服強度，過載能力高特點；
2）采用國際高水準應變計芯片，可實現高分辨率，高響應頻率，高測試精度點；
3）100%自主的結構設計，出廠經過精心測試，耦合精度極高；
4）多種通信接口協議可以選擇， 提供調試軟件或測試軟件；
5）耐折彎高柔性線纜；
6）適用于機床切削，鉆銑切削力檢測，康復醫療器械，飛行器升力測試，機器人力控打磨、裝配、拖動示教以及各類科學研究；
量程: Fx/Fy/Fz:3KN/10KN/20KN Mx/My/Mz:100/300/500Nm (可提供定制)

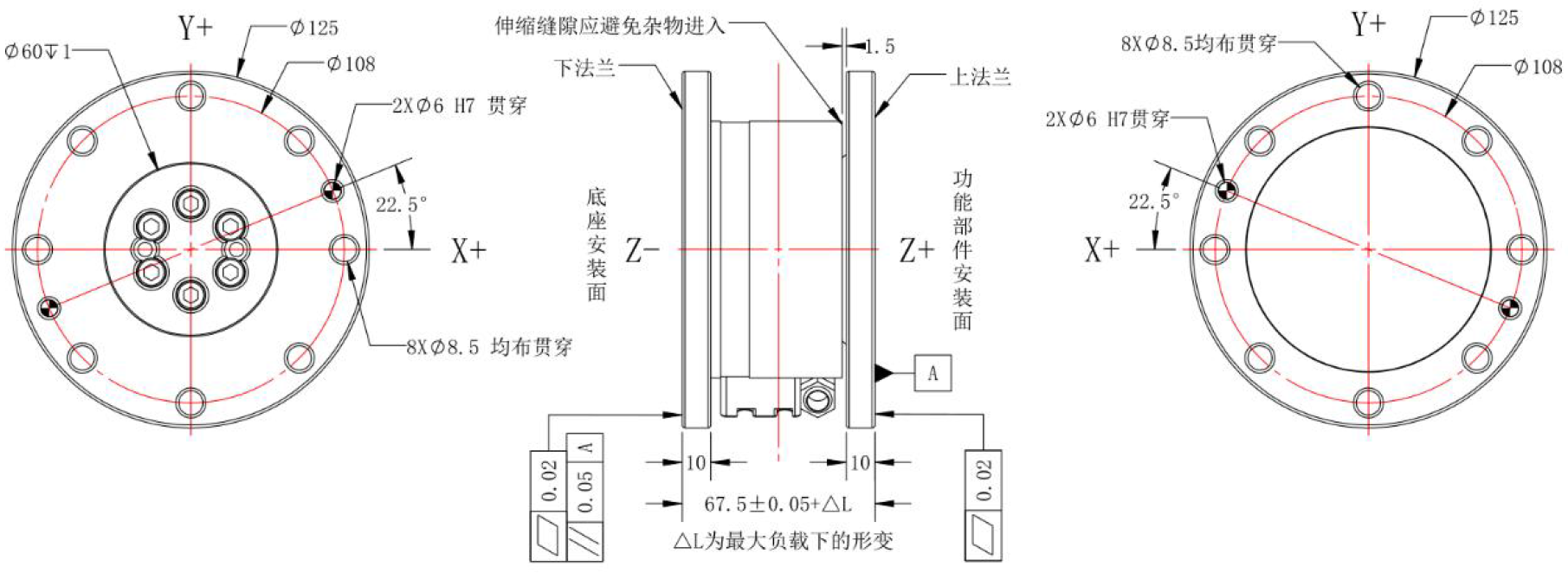

產品尺寸
技術規格:
|
型號
|
YGX125-3KN
|
YGX125-10KN
|
YGX125-20KN
|
|
量程
|
Fx/Fy/Fz
|
3KN/3KN/3KN
|
10KN/10KN/10KN
|
20KN/20KN/20KN
|
|
Mx/My/Mz
|
100Nm
|
300Nm
|
500Nm
|
|
機械特性
|
|
重量
|
約 3kg
|
|
材質
|
不銹鋼 17-4PH
|
|
尺寸
|
Φ125mm×67.5mm
|
|
防護等級
|
IP65
|
|
過載能力
|
300%FS
|
|
剛度
(計算)
|
Fx
|
1.6x107 N/m
|
|
Fy
|
1.6x107 N/m
|
|
Fz
|
1.3x107 N/m
|
|
Mx
|
6059.99Nm/rad
|
|
My
|
6059.99Nm/rad
|
|
Mz
|
10056.99Nm/rad
|
|
電氣特性
|
|
輸入/輸出阻抗
|
350Ω
|
|
通訊接口
|
Mv 矩陣
|
|
工作電壓
|
5-15V DC
|
|
電纜長度
|
5m
|
|
精度等級
|
|
分辨率
|
優于0.1% FS
|
|
非線性
|
優于0.2% FS
|
|
精度
|
優于0.3% FS
|
|
重復性
|
優于0.2% FS
|
|
耦合精度
|
優于1.5% FS
|
|
遲滯性
|
優于0.3% FS
|
|
溫度特征
|
|
溫度零點漂移
|
0.2%FS/10℃
|
|
零點漂移
|
0.1%FS/30min
|
|
存儲溫度
|
-25°C ～70°C
|
|
使用環境
|
0°C～40°C，20～80% RH
|
|
擴展接口
|
0±10v, /Ethercat,/Modbus-TCP,/Ethernet,/Canopen,/Modbus-RTU
|
高質量應變計芯片
可能存在的過載
過載能力介紹，這是多維力傳感器客戶比較關心的點，也是傳感器致壞的一個重要的原因（傳感器價值高，選型請聯系我司工程師）1：選擇量程并不能只考慮所施加的外力，要充分考慮夾具和工件的自重，以及其產生的彎矩。
2：要單獨考慮外力因力臂（傳感器的中心至受力點的距離）引起的彎矩。
3：傳感器的外形整體尺寸和工件夾具尺寸類似。

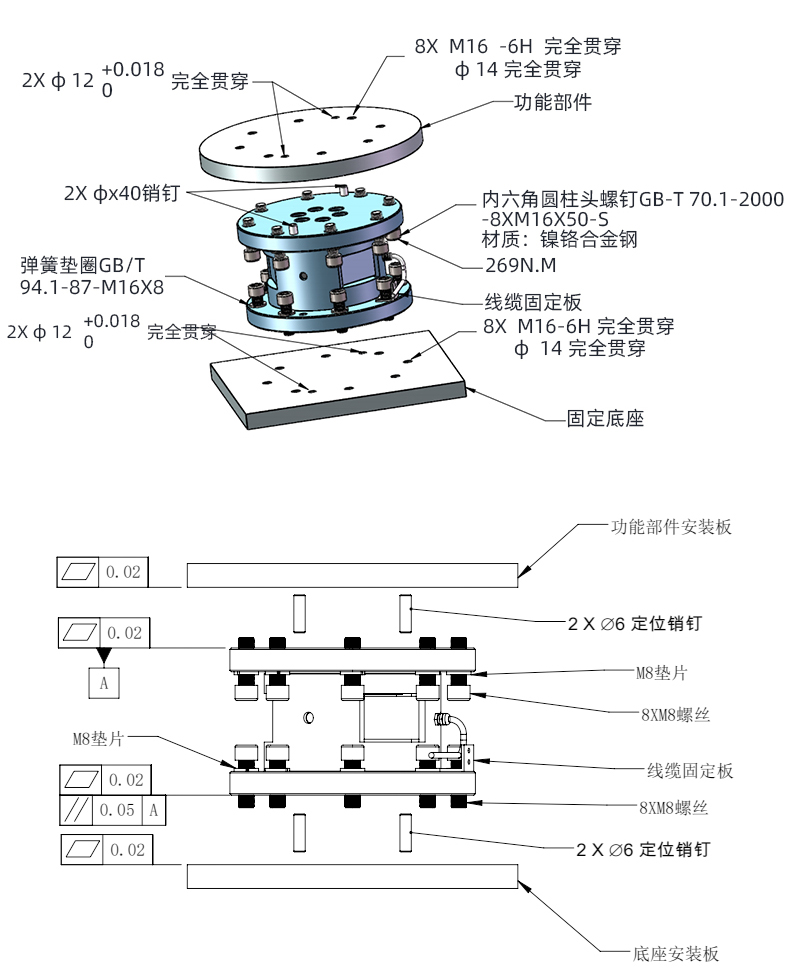

安裝示意圖

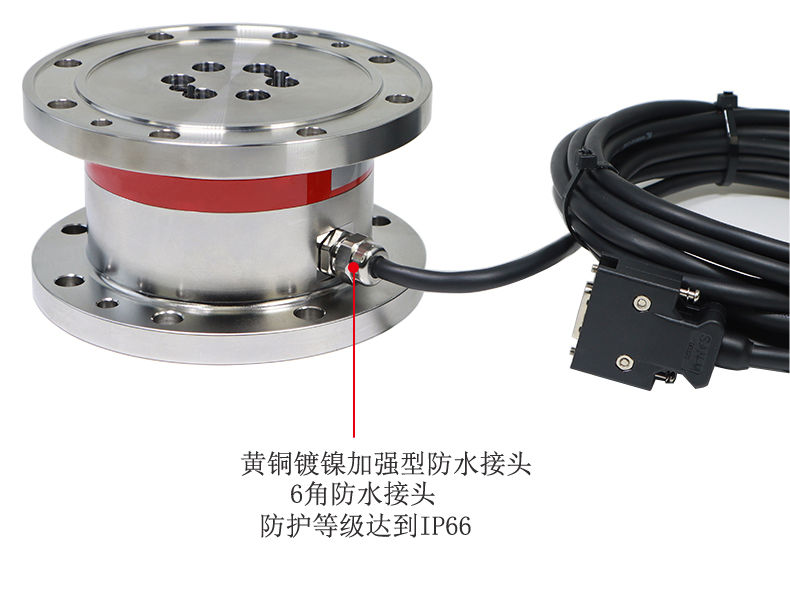

高柔導線，信號穩定. 高品質產品.

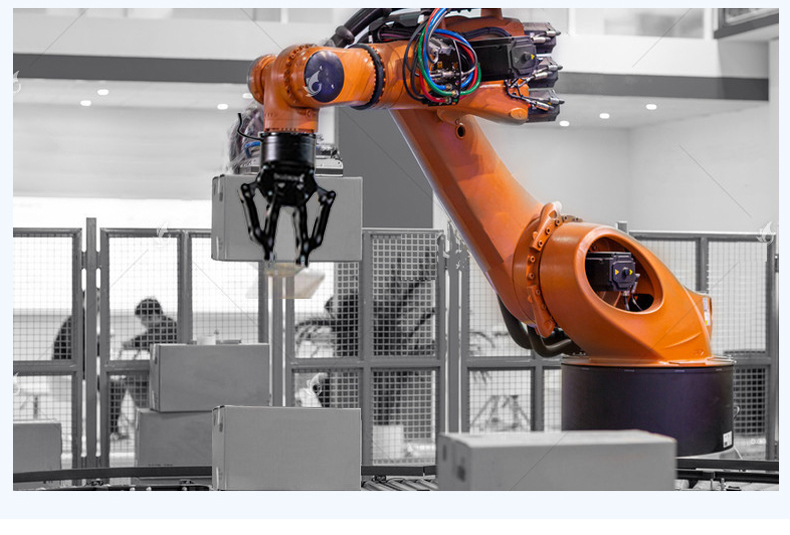

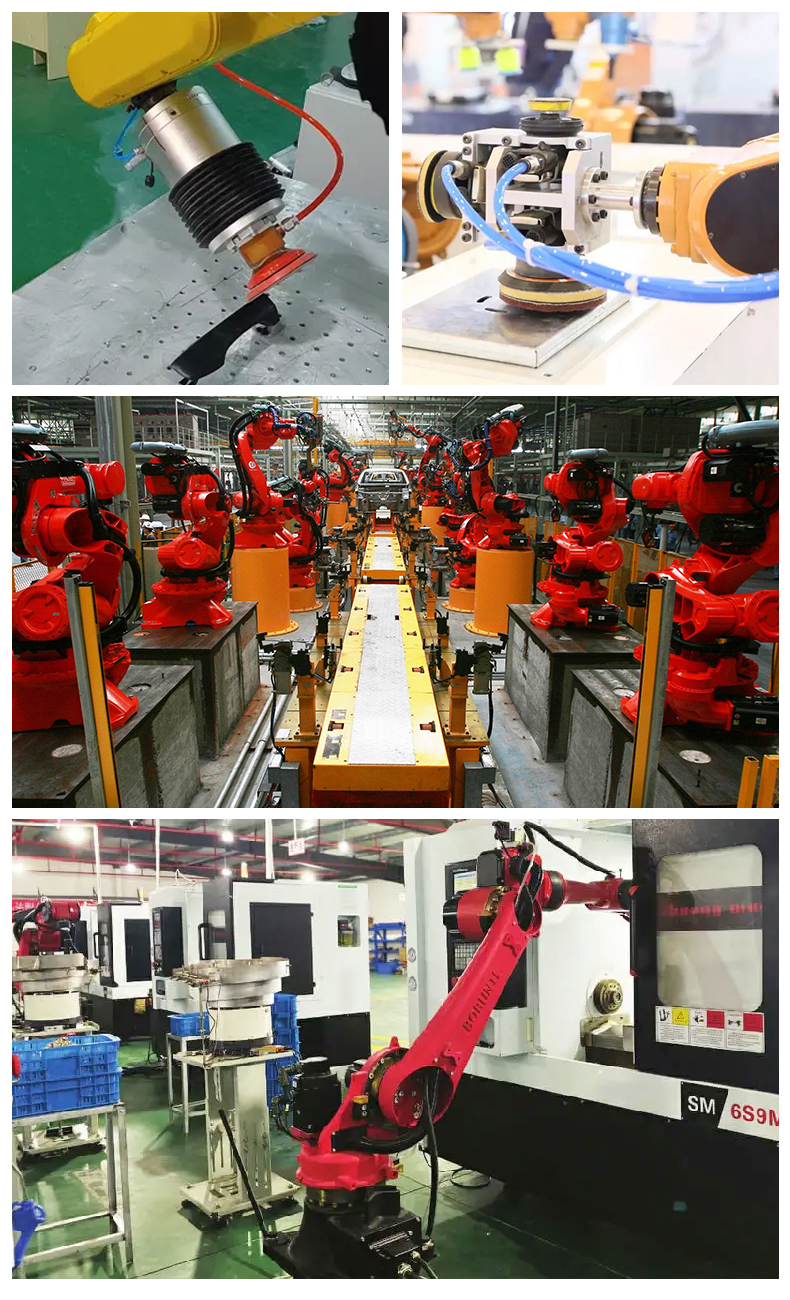

應用實例
