六維力傳感器六軸力傳感器

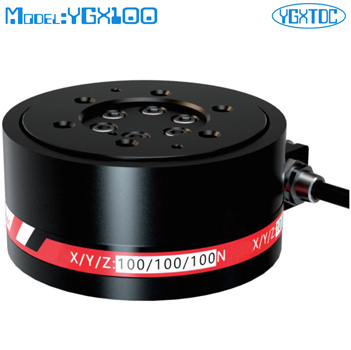

型號：YGX100 六維力傳感器
特點和用途:
穩定性高
可安裝在狹小空間內
可非標定制
抗干擾信號穩定
優質鋁合金
廣泛應用于汽車壓裝、自動化組裝、3C 產品測試、新能源產品組裝、醫療檢測、機器人領域、模具組裝及其他工業測試、自動化設備及測試領域。
量程: Fx/Fy/Fz:100/200/500/1000N Mx/My/Mz:20Nm(可提供定制)
技術規格
|
Fx |
Fy |
Fz |
Mx |
My |
Mz |
| ?輸出靈敏度 |
???0.5-1.0mV/V |
???0.5-1.0mV/V |
??0.5-1.0mV/V |
??0.5-1.0mV/V |
??0.5-1.0mV/V |
?0.5-1.0mV/V |
| ?非線性 |
??±0.3%F·S |
? ??±0.3%F·S |
? ??±0.3%F·S |
? ??±0.3%F·S |
??±0.3%F·S |
? ??±0.3%F·S |
| ?滯后 |
±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
| ?重復性 |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
?±0.3%F·S |
| ?維間耦合誤差 |
±0.1%F·S |
±0.1%F·S |
±0.1%F·S |
±0.1%F·S |
±0.1%F·S? |
±0.1%F·S? |
| ?蠕變?30分鐘?? |
±0.5%F·S? |
±0.5%F·S? |
±0.5%F·S? |
±0.5%F·S? |
±0.5%F·S? |
±0.5%F·S? |
| ?零點輸出? |
±1%F·S/
10℃? |
±1%F·S/
10℃? |
±1%F·S/
10℃? |
±1%F·S/
10℃? |
±1%F·S/
10℃? |
±1%F·S/
10℃? |
| ?零點溫度漂移? |
±0.01%F·S/
10℃? |
±0.01%F·S/
10℃? |
±0.01%F·S/
10℃? |
±0.01%F·S/
10℃? |
±0.01%F·S/
10℃? |
±0.01%F·S/
10℃? |
| ?靈敏度溫度系數? |
±0.3 Hz? |
±0.3 Hz? |
±0.3 Hz? |
±0.3 Hz? |
±0.3 Hz? |
±0.3 Hz? |
| ?工作溫度范圍? |
-20℃～+60℃? |
|
|
|
|
|
| ?阻抗? |
350/700±20Ω? |
|
|
|
|
|
| ?絕緣電阻? |
≥5000MΩ(50VDC)? |
|
|
|
|
|
| ?使用電壓? |
10-15V? |
|
|
|
|
|
| ?安全過載? |
200% R.C.? |
|
|
|
|
|
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。

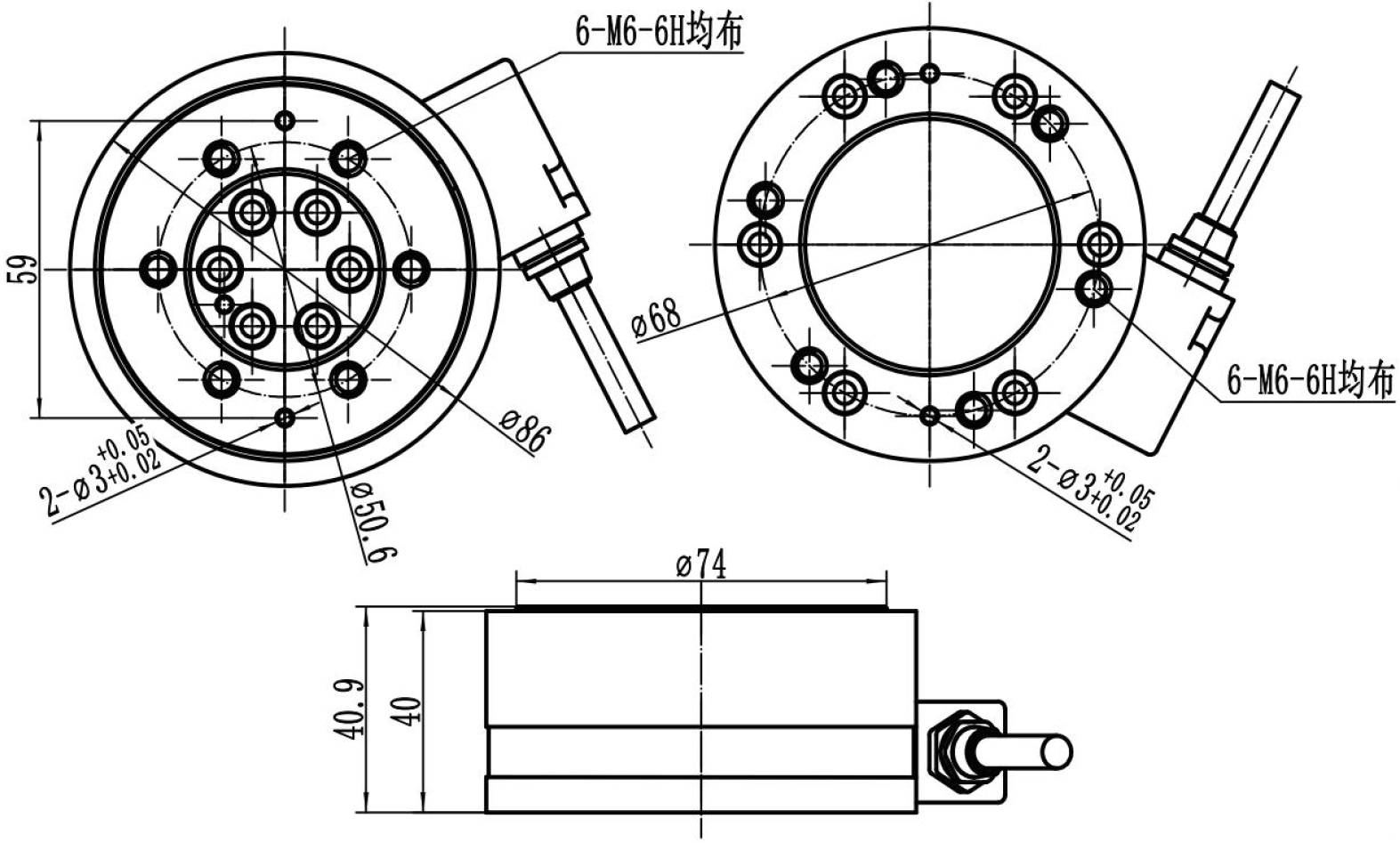

尺寸:?
|
Fx
|
100N
|
200N
|
500N
|
1000N
|
|
Fy
|
100N
|
200N
|
500N
|
1000N
|
|
Fz
|
100N
|
500N
|
1000N
|
2000N
|
|
Mx
|
20Nm
|
20Nm
|
20Nm
|
20Nm
|
|
My
|
20Nm
|
20Nm
|
20Nm
|
20Nm
|
|
Mz
|
20Nm
|
20Nm
|
20Nm
|
20Nm
|

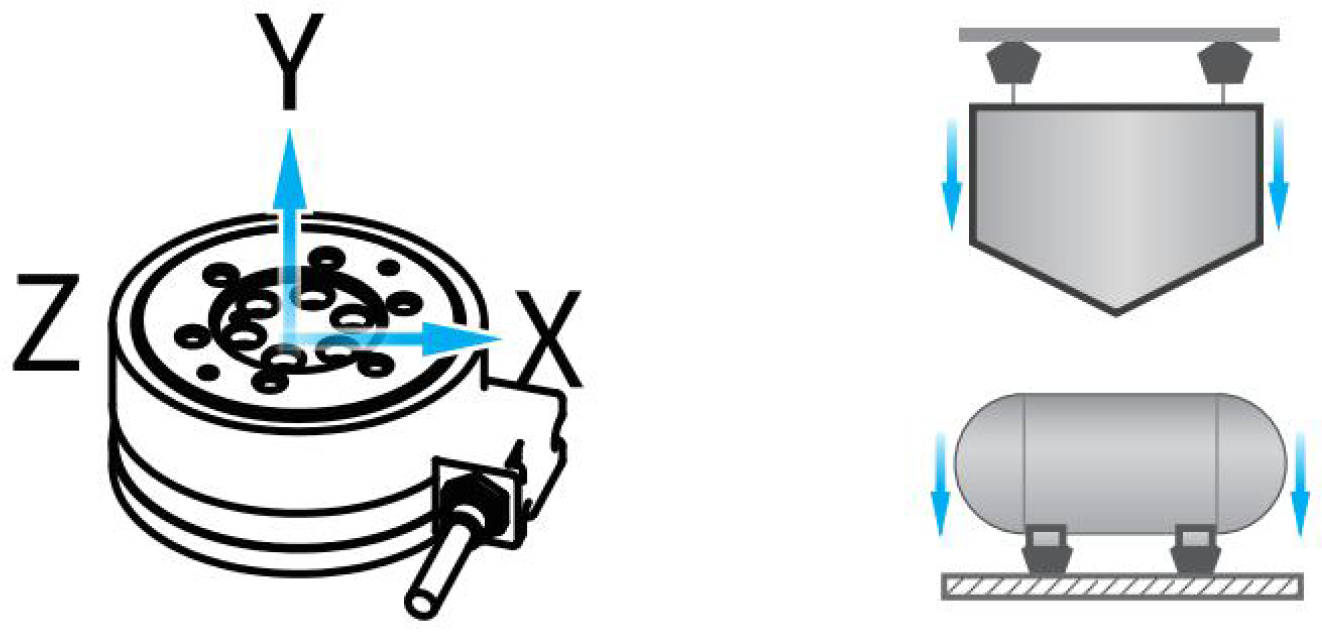

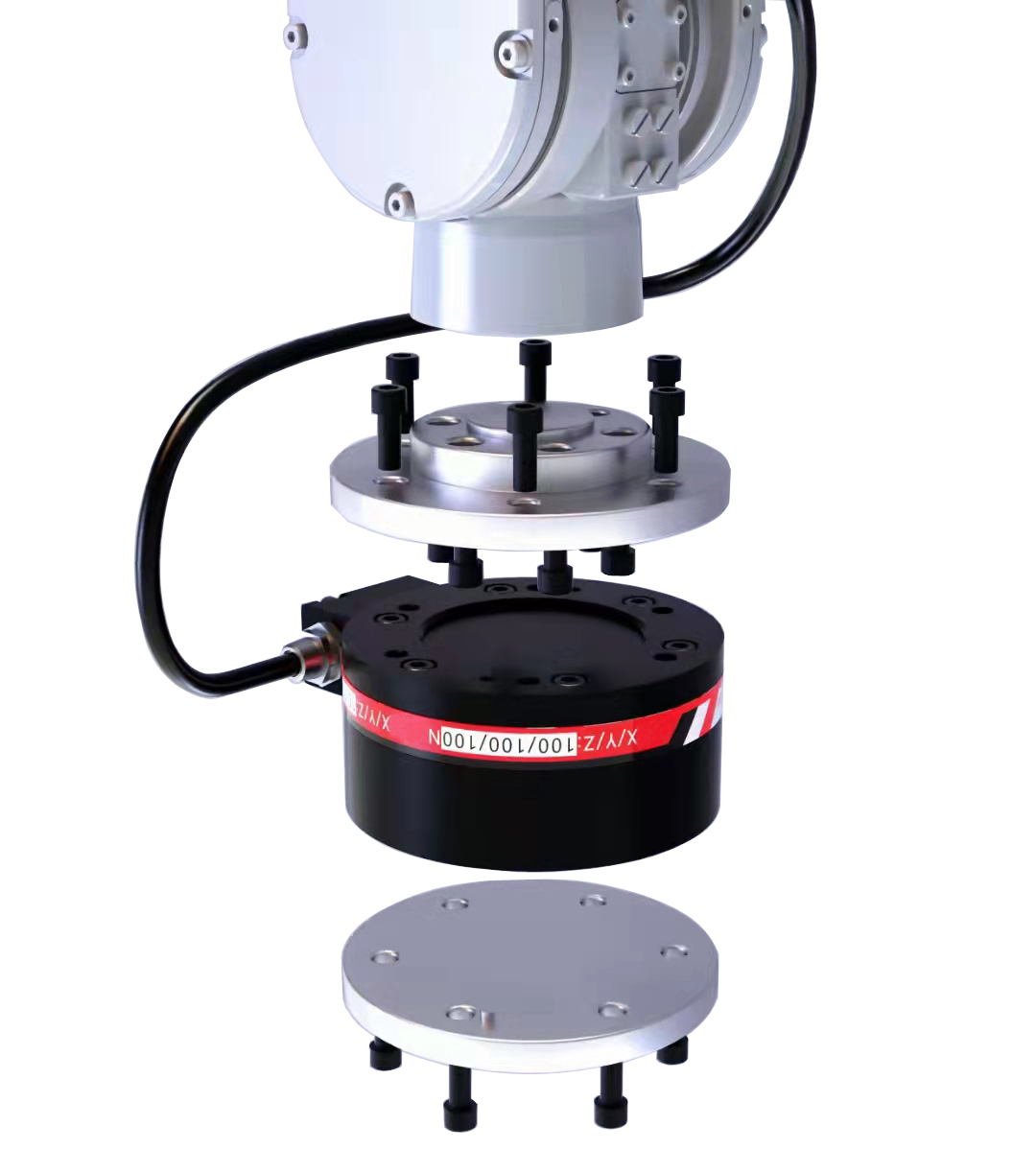

中間受力通過螺紋孔固定安裝
|
|
 |
|
|
