傳感器扭矩數值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘柕淖兓M行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩（轉矩）數值的測量。
轉速測量基本原理
當測速碼盤連續旋轉時，通過光電開關輸出具有一定周期寬度的脈沖信號，根據碼盤的齒數和輸出信號的頻率，即可計算出相應的轉速。
量程:0.2Nm, 0.5Nm, 1Nm, 2Nm, 3Nm, 5Nm, 10Nm，20Nm, 30Nm, 40Nm, 50Nm，20Nm, 30Nm, 40Nm, 50Nm, 60Nm, 70Nm, 80Nm，100Nm, 200Nm,300Nm, 500Nm, 1000Nm, 2000Nm, 3000Nm
技術參數：
|
轉矩準確度
|
≤0.5% F·S
|
|
重復性
|
≤0.5%F·S
|
|
滯后
|
≤0.5%F·S
|
|
線性
|
≤0.5%F·S
|
|
過載能力
|
無過載能力
|
|
絕緣電阻
|
≥200MΩ
|
|
工作溫度
|
-20～60℃
|
|
相對濕度
|
≤90%RH
|
|
零轉矩頻率輸出
|
10KHz 參考《檢定報告》
|
|
正向轉矩滿量程頻率輸出
|
15KHz 參考《檢定報告》
|
|
反向轉矩滿量程頻率輸出
|
5KHz 參考《檢定報告》
|
|
扭矩傳感器信號輸出為頻率信號TTL 幅值
|
3.6-5V
|
|
無內置編碼器的扭矩傳感器轉速不準確度：
|
60 個脈沖/轉（無積累誤差）
|
|
內置編碼器的扭矩傳感器轉速不準確度：
|
900 個脈沖/轉（無積累誤差）
|

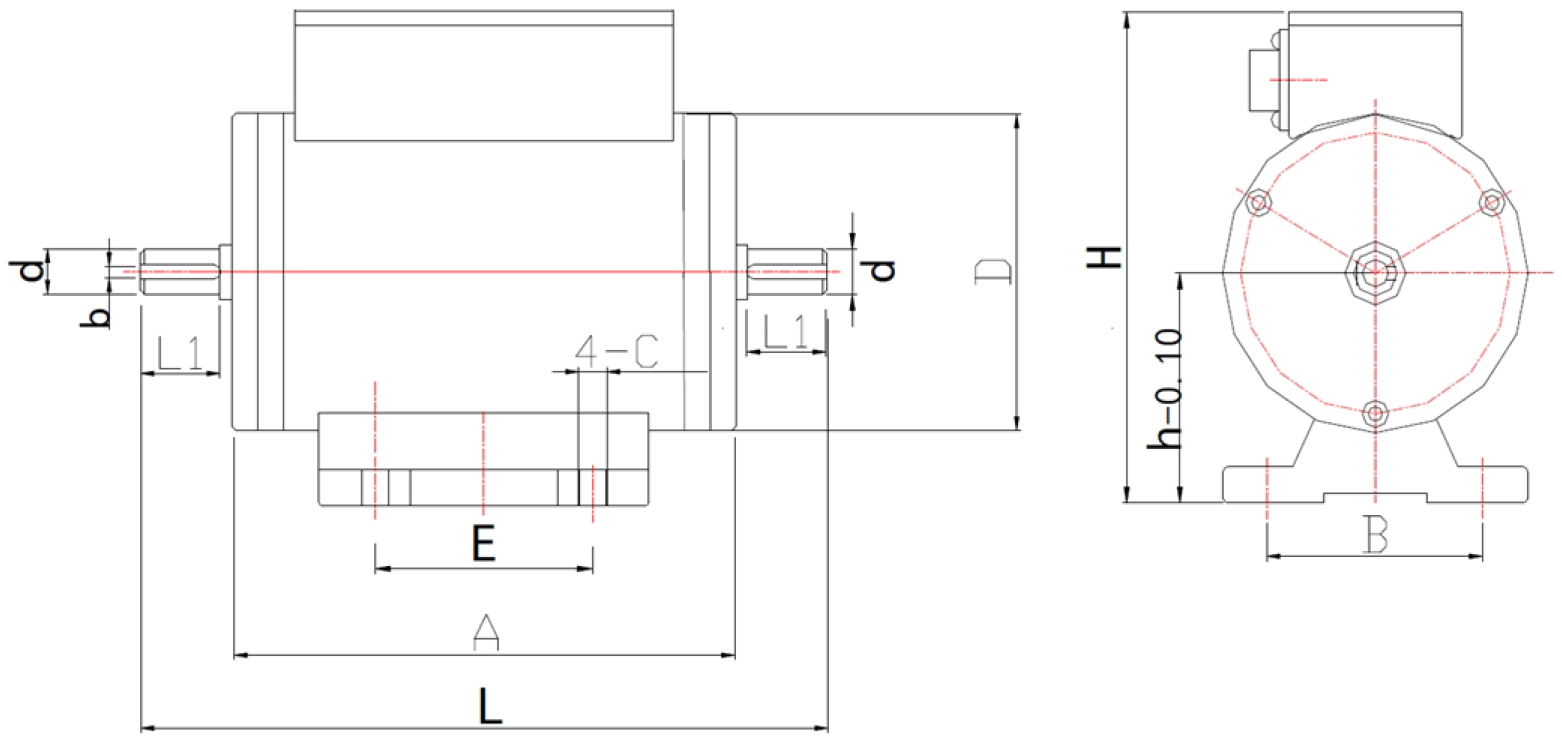

尺寸圖
外形尺寸表
|
Nm
|
d
|
D
|
L
|
L1
|
A
|
E
|
b
|
c
|
h
|
H
|
B
|
轉速
|
|
10
|
Φ10h6
|
Φ70
|
158
|
18
|
118
|
50
|
3
|
4.5
|
51
|
107
|
50
|
12000-30000
|
|
50
|
Φ14h6
|
Φ70
|
176
|
25
|
120
|
50
|
5
|
4.5
|
51
|
107
|
50
|
12000-30000
|
|
100
|
Φ18h6
|
Φ75
|
210
|
30
|
142
|
72
|
6
|
6.5
|
58
|
117
|
62
|
10000-20000
|
|
200
|
Φ24h6
|
Φ85
|
242
|
42
|
150
|
72
|
8
|
6.5
|
63
|
127
|
62
|
10000-20000
|
|
300
|
Φ28h6
|
Φ90
|
242
|
42
|
152
|
72
|
8
|
6.5
|
63
|
130
|
62
|
8500-15000
|
|
500
|
Φ38h6
|
Φ100
|
272
|
56
|
154
|
72
|
10
|
6.5
|
69
|
140
|
62
|
7000-12000
|
|
1000
|
Φ48h6
|
Φ105
|
328
|
80
|
159
|
72
|
14
|
8.5
|
70
|
144
|
82
|
6000-11000
|
|
2000
|
Φ55h6
|
Φ125
|
385
|
105
|
167
|
72
|
16
|
8.5
|
74
|
162
|
82
|
5000-9000
|
|
3000
|
Φ65h6
|
Φ132
|
385
|
100
|
176
|
72
|
18
|
8.5
|
80
|
172
|
82
|
4200-8000
|
其中：10Nm 規格包括：0.2Nm, 0.5Nm, 1Nm, 2Nm, 3Nm, 5Nm, 10Nm.
50Nm 規格包括：20Nm, 30Nm, 40Nm, 50Nm。
100Nm 規格包括：20Nm, 30Nm, 40Nm, 50Nm, 60Nm, 70Nm, 80Nm.
扭矩傳感器對供電的要求
傳感器使用外供電源時電源的供電電壓為：9-36V、功率大于2W的直流電源。
在強干擾環境下，如因供電污染、空間電磁輻射等因素的影響，造成傳感器不能正常工作，可考慮以下措施：
?1. 確保系統良好接地(包括傳感器、儀表、其它設備)，并嘗試在不同接地點進行實驗。
? 2. 對可能互相干擾的信號傳輸線進行分開傳送，有條件時，可外加金屬屏蔽管（網），實現隔離、屏蔽。
特別注意
1.安裝的環境要求：溫度： -20℃～ 60℃
濕度： <90%RH
無易燃、易爆物品
2.安裝時切勿直接敲打、碰撞傳感器。
3.安裝時禁止帶電操作。
4.此傳感器為非防水、防爆設計，望使用時注意。
5.避免強干擾，保證儀器的正常工作。
6.傳感器不能長時間過載使用，同時應避免過大的沖擊載荷，否則可能造成彈性軸永久變形，無法回到測量零點。
7.為了避免觸電，應使用三芯電源線與三線式電源插座聯接進行供電，三線式電源插座的中心地線必須可靠接地。
8.聯機的測試電纜線應妥善固定好，防止旋轉系統將其絞斷。
9.測試電纜線的航空插頭處的屏蔽線接點不應隨意拆除。
10.測試電纜線的航空插頭與傳感器及儀表的航空插座應擰緊可靠。
定期保養、維護
在維護前，請先確認動力電源、傳感器供電電源已切斷。只有受過專業培訓的人員才能進行拆裝及維修。
用戶根據使用要求、環境，可以半年或壹年對傳感器進行一次定期檢查。檢查項目除日常保養、維護的內容外，還應對軸承清洗、加注潤滑油。
傳感器必須按說明書規定的使用環境運行。另外，運行中可能會發生一些意外情況，用戶應按以下檢查內容作日常保養工作，保持良好的運行環境，并對異常原因及早發現是保持傳感器長期運行的途徑。
1.檢查運行環境的溫度、濕度等是否符合說明書中的要求。
2.檢查傳感器系統的振動及殼體兩端的軸承部位的溫度、噪聲。運轉平穩，溫、濕度合適，無異樣的響聲。
3.檢查系統的緊固件是否松動。
4.檢查運行系統中的動力系統電壓、傳感器的供電電壓是否在額定值范圍內。
用戶根據使用要求環境，半年或壹年對傳感器進行一次定期檢查。
檢查項目除日常保養維護的內容外，還應對軸承清洗、加注潤滑油。
