3. 適用于科學儀器、科學研究及其它力測試控制應用場景

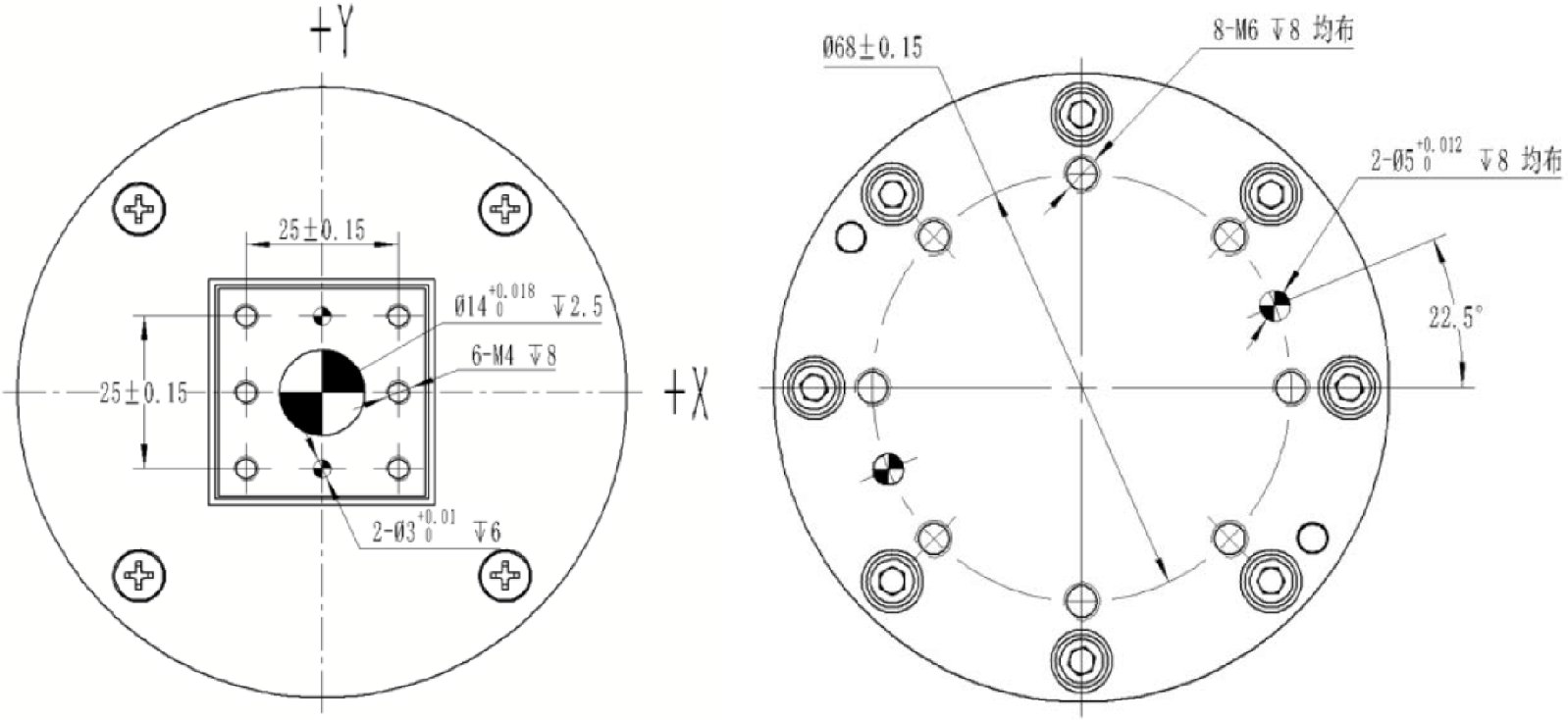

尺寸圖:
|
|

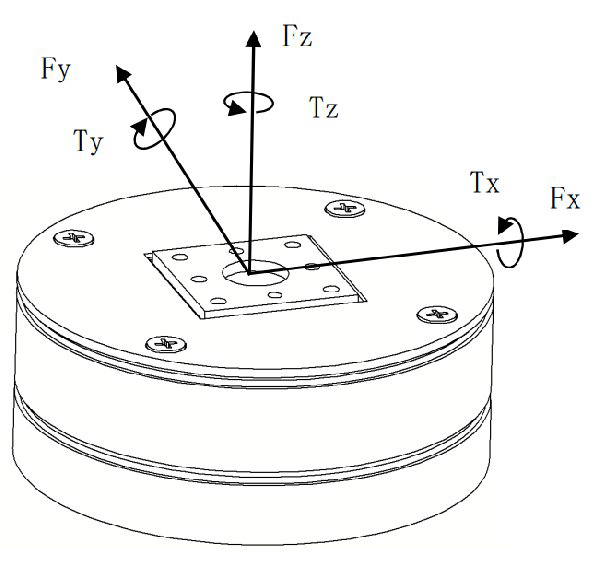

Fx
|
Fy
|
Fz
|
Mx
|
My
|
Mz
|
|
量程（N/Nm）
|
1000
|
1000
|
1000
|
20
|
20
|
20
|
|
輸出（mv/v）
|
Decoupling
|
|
橋路電阻（Ω）
|
350±3
|
350±3
|
350±3
|
350±3
|
350±3
|
350±3
|
技術參數
|
量程
|
Fx/Fy/Fz :1000N /1000N/1000N
Mx/My/Mz : 20Nm/20Nm/20Nm
|
|
分辨率
|
0.1% F.S.
|
|
非線性
|
0.05% F.S.
|
|
零點漂移
|
0.2% F.S./10min
|
|
精度
|
0.2% F.S.
|
|
重復性
|
0.2% F.S.
|
|
零點溫度漂移
|
0.2%F.S./10℃
|
|
儲存溫度
|
-25°C ～70°C
|
|
使用環境
|
0°C～40°C, 20～80% RH
|
|
輸入電阻
|
350Ω
|
|
輸出電阻
|
350Ω
|
|
推薦激勵電壓
|
6V
|
|
接口形式
|
16芯航空插頭
|
|
線纜長度
|
5m
|
|
安全過載
|
400%
|
|
防護等級
|
IP65
|
|
重量
|
0.969kg(含線)
|
|
尺寸
|
直徑：100mm 高度：41mm
|
裝配方式：上裝配面采用6個M4×7.5mm螺栓，下裝配面采用8個M6×7.5mm螺栓
定位方式：上裝配面采用2個φ3×6mm銷孔，滑動配合，中間設有φ14深2.5mm的平底孔，可作定位使用。下裝配面設有兩個φ5深8mm銷孔，滑動配合
