動態扭矩傳感器 3Nm 5Nm 10Nm 20Nm 30Nm 50Nm 100Nm

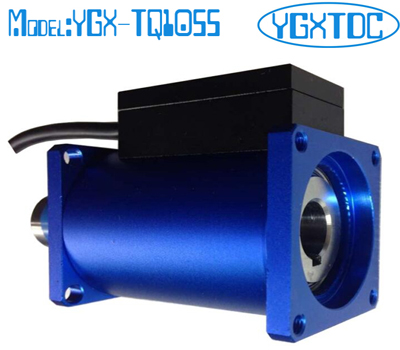

型號: YGX-TQ1055 動態扭矩傳感器
特點和用途:
電阻應變?yōu)槊舾性图呻娐窐嫵傻囊惑w產品，精度高，性能穩定可靠。
沒有集流環等磨損件，可高速長時間運轉，輸出正反轉扭矩信號。
兩端均為鍵連接。
最高轉速可達1800轉/分鐘。
量程: 0～3,5,10,20,30,50,100 Nm

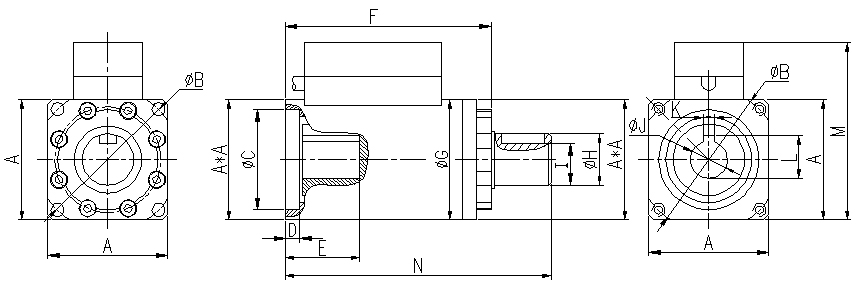

外形尺寸:
|
量程Nm
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|
0-50
|
42
|
50
|
35
|
5
|
26
|
73
|
42
|
18
|
14.5
|
13
|
4
|
14.8
|
63
|
93
|
|
100
|
62
|
70
|
50
|
7
|
39
|
91
|
62
|
18
|
14.5
|
16
|
6
|
18.3
|
77
|
122
|
技術參數
|
靈敏度
|
1.5±10% mV / V
|
|
零點輸出
|
±1%F.S
|
|
非線性
|
±0.1, 0.3% F.S.
|
|
滯后
|
≤±0.05% F.S.
|
|
重復性
|
≤±0.05% F.S.
|
|
蠕變
|
≤±0.03% F.S/30min
|
|
溫度靈敏度漂移
|
0.03% F.S. / 10℃
|
|
零點溫度漂移
|
0.03% F.S. / 10℃
|
|
輸入電阻
|
350, 750±10Ω
|
|
輸出電阻
|
350, 700±5Ω
|
|
響應頻率
|
100μS
|
|
絕緣電阻
|
5000 MΩ/100VDC
|
|
激勵電壓
|
10-15VDC)
|
|
溫度補償范圍
|
-10 ~ 60℃
|
|
工作溫度范圍
|
-20 ~ 65℃
|
|
安全過載
|
150%F.S
|
|
極限超載
|
200% F.S.
|
|
電纜線尺寸
|
Ø5.2×3m
|
|
接線方式
|
紅/E+ 黑/E- 綠/S+ 白/S-
|
|
材質
|
鋁, 不銹鋼或合金鋼
|
|
其它要求
|
可定制
|
|
|
|
|
