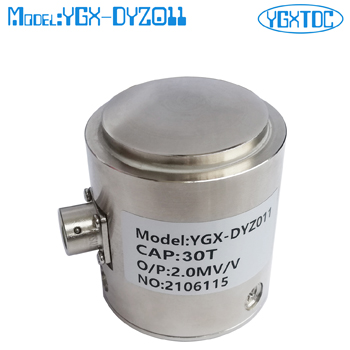

型號：YGX-DYZ011
特點和用途:
該傳感器根據載荷力大小及作用分別采用筒式、柱式結構。具有量程范圍大、結構密封性好，性能穩定可靠，安裝使用方便等特點。
廣泛應用于水泥、煤炭等各種行業的電子汽車衡、軌道衡、平臺秤、料斗秤及其他各種稱重、測力的工業自動化測量控制系統。
量程：30~1000T
尺寸
|
量程
尺寸
|
30-50t
|
60-100t
|
200t
|
300t
|
500t
|
700-
1000t
|
|
ØA
|
78
|
98
|
128
|
154
|
196
|
246
|
|
ØB
|
78
|
98
|
128
|
154
|
196
|
246
|
|
C
|
100
|
110
|
140
|
170
|
220
|
282
|
|
D
|
M6
|
M6
|
M6
|
M8
|
M10
|
M16
|
|
E
|
55
|
75
|
100
|
120
|
150
|
190
|
|
R
|
100
|
120
|
200
|
300
|
400
|
500
|
|
G
|
125
|
140
|
180
|
215
|
275
|
352
|
技術參數
|
參數
|
技術指標
|
|
靈敏度
|
1.0~2.0±0.05mV/V
|
|
非線性
|
≤±0.2%F·S
|
|
滯后
|
≤±0.2%F·S
|
|
重復性
|
≤±0.15%F·S
|
|
蠕變（30分鐘）
|
≤±0.3%F·S
|
|
零點輸出
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.3%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.3%F·S/10℃
|
|
工作溫度范圍
|
-20℃～+80℃
|
|
輸入電阻
|
750±20Ω
|
|
輸出電阻
|
700±5Ω
|
|
安全過載
|
≤150%F·S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
10V-15V
|
|
防護等級
|
IP67
|
|
接線方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
