微型稱重測力傳感器 5KG 10KG 20KG 30KG 50KG 100KG 200KG 500KG 1000KG 2000KG 3000KG 5000KG
型號:YGX-HW116
特點和用途:
稱重傳感器正應變構成，小尺寸、低高度、全不銹鋼材質，耐腐蝕。適用于空間有限的場合使用。
量程: 5, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 3000, 5000KG

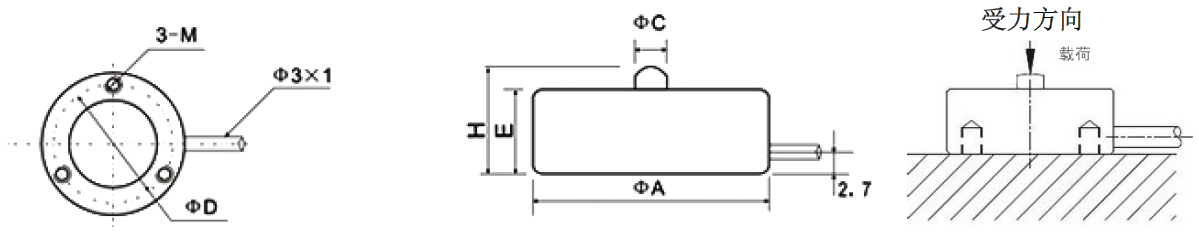

產品尺寸：
|
尺寸
量程
|
ΦA
|
ΦC
|
ΦD
|
H
|
E
|
M
|
H1
|
SR
|
|
5~200KG
|
20
|
2.5
|
15.5
|
12
|
10
|
M3
|
2.7
|
2
|
|
300~1000KG
|
26
|
5
|
18.5
|
15
|
11.5
|
M4
|
3.5
|
6
|
|
2000KG
|
30
|
6
|
20
|
18
|
14
|
M4
|
3.5
|
15
|
|
3000-5000KG
|
37.7
|
10.8
|
31
|
15.5
|
14
|
M2.5
|
3.5
|
50
|
技術參數:
|
靈敏度
|
1.0～2.0 mV/V
|
|
綜合誤差
|
≤±0.5%F·S
|
|
蠕變（30分鐘）
|
≤±0.5%F·S
|
|
零點平衡
|
≤±1%F·S
|
|
零點溫度系數
|
≤±0.05%F·S/10℃
|
|
靈敏度溫度系數
|
≤±0.05%F·S/10℃
|
|
工作溫度范圍
|
-30℃～+70℃
|
|
輸入電阻
|
1000±10Ω
|
|
輸出電阻
|
1000±10Ω
|
|
安全過載
|
≤150%F·S
|
|
極限過載
|
200% F.S
|
|
絕緣電阻
|
≥5000MΩ(50VDC)
|
|
推薦激勵電壓
|
5V-12V
|
|
最大激勵電壓
|
15V
|
|
防護等級
|
IP67
|
|
電纜線尺寸
|
Ø3.5mm × 2m
|
|
材質
|
17-4PH不銹鋼
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
