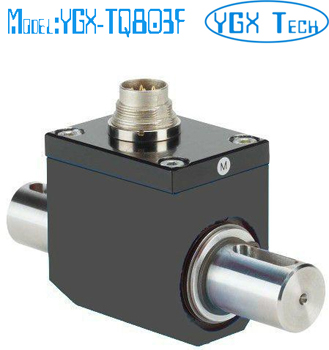

型號: YGX-TQ803F 超小尺寸扭矩傳感器
產品概述：
小巧型扭矩傳感器是我公司在應變橋?qū)Ｓ眉夹g(shù)基礎上研制開發的新產品，適用于各類要求體積小、轉速高的扭矩測量場合。該產品輸出5～15kHz頻率信號或4～20mA電流信號，適合遠距離傳輸。本產品尺寸小、使用安裝簡便、信號抗干擾能力強，是替代進口扭矩傳感器的理想產品。
技術特點：
1. 體積小、重量輕、易于安裝；
2. 既可以測量靜止扭矩，也可以測量旋轉扭矩；
3. 檢測精度高、穩定性好、抗干擾性強；
4. 不需反復調零即可連續測量正反轉扭矩；
5. 沒有集流環等磨損件，可以高轉速長時間運行；
6. 應變彈性體強度大，可承受150%載荷；
7. 抗干擾性強，可任意位置，任意方向安裝；
8. 傳感器部分可脫離二次儀表獨立使用，直接與測量板卡、PLC或DCS組成扭矩測量裝置
量程: 5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,500Nm
技術參數
|
量程
|
5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,500Nm（可選）
|
|
供電電源
|
±15V DC(使用頻率信號輸出 )
24V DC (使用電壓或電流信號輸出 )
|
|
扭矩信號
|
5～15Khz（幅值12V,零點10kHz）、4～20mA、1～5V、0-10V
|
|
轉速范圍
|
0~1000, 3000, 6000, and 8000 revolutions per minute
|
|
轉速信號
|
標準產品不帶測轉速，如果帶測轉速 L 長度增加30mm.
|
|
精度
|
±0.25%、±0.5%
|
|
年穩定性
|
0.3%/year
|
|
絕緣電阻
|
≥200MΩ(100VDC)
|
|
環境溫度
|
-20 ~ 60 ℃ (可定制高溫 -20 ~ 120 ℃)
|
|
相對濕度
|
0～90%RH
|
|
過載能力
|
150%
|
|
響應頻率
|
1ms
|
應用領域：
1. 檢測電動機、內燃機等旋轉動力設備，輸出扭矩及功率；
2. 檢測電動機、風力、泵、攪拌機、減速器、變速器、卷?yè)P(yáng)機、螺旋槳、鉆探機械等設備的負載扭矩及輸入功率；
3. 檢測各種機械加工中心、自動機床的工作過程中的扭矩；
4. 檢測各種旋轉動力設備系統所傳遞的扭矩及效率；
5. 檢測扭矩的同時可以檢測轉速、軸動力；
6. 可用于制造粘度計、電動、氣動、液力扭力扳手；

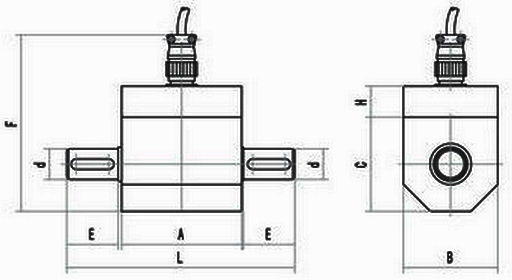

外形尺寸：
|
Nm
|
d
|
L
|
E
|
A
|
F
|
|
B
|
H
|
鍵(長x寬x高)
|
備注
|
重量
|
|
5-100
|
18
|
133
|
30
|
70
|
101
|
55
|
55
|
18
|
25x6x6
|
單鍵
|
1kg
|
|
100-500
|
25
|
155
|
30
|
91
|
115
|
65
|
65
|
18
|
30x8x7
|
單鍵
|
1.5kg
|

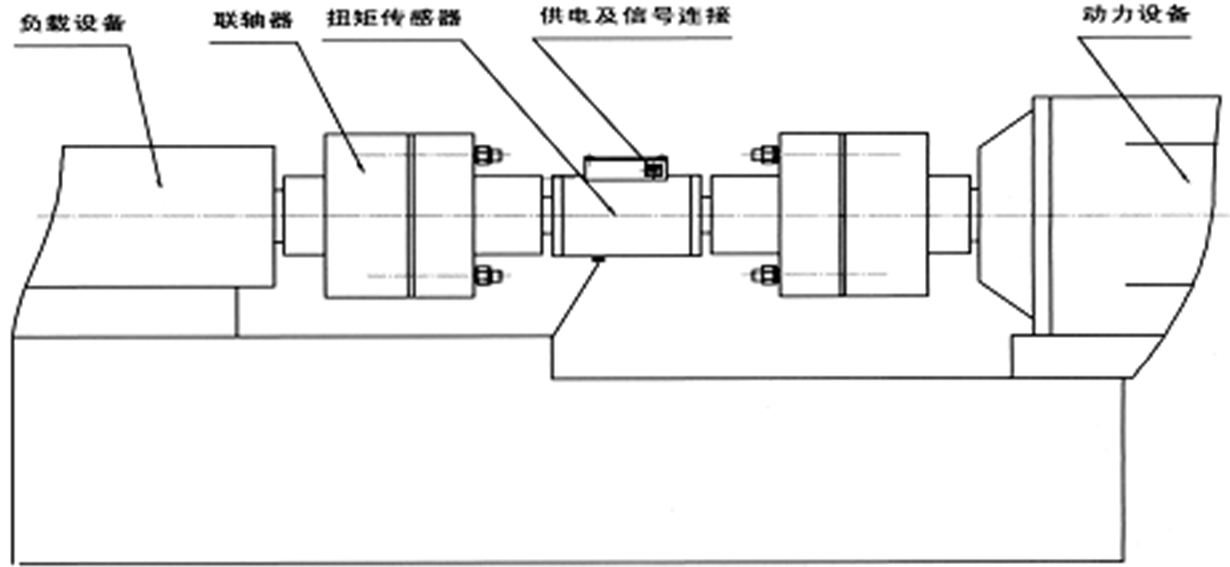

安裝示意圖：
安裝方法：
1、該系列傳感器無安裝固定底座，需要用彈簧、拉繩或固定卡子將殼體固定，以避免殼體和信號輸出導線隨軸旋轉。
2、其它安裝、電氣連接方法及注意事項按標準傳感器進行。
