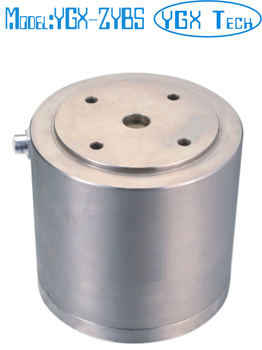

100t 200t 300t 柱式壓力稱重測力傳感器
型號: YGX-ZYBS
柱式壓力稱重測力傳感器
合金鋼材料
量程: 1000，2000，3000KN
( 100, 200, 300T )
尺寸:
注：插座位置可選擇A處或B處.
尺寸
量程(KN) |
D |
D1 |
D2 |
D3 |
d |
L |
L1 |
L2 |
H |
M1 |
| 1000,2000 ( 100, 200T ) |
130 |
100 |
106 |
80 |
25 |
170 |
90 |
5 |
8 |
4-M10 |
| 3000 ( 300T ) |
160 |
140 |
123 |
90 |
20 |
153 |
65 |
5 |
8 |
4-M10 |
技術參數
| 綜合精度 |
0.1%F.S. |
| 輸出靈敏度 |
2.0 mV / V |
| 非線性 |
≤0.1 % F.S. |
| 重復性 |
≤0.05% F.S. |
| 滯后性 |
≤0.1 % F.S. |
| 溫度靈敏度漂移 |
<0.1 % F.S./10℃ |
| 零點溫度漂移 |
<0.1% F.S./10℃ |
| 輸入電阻 |
760Ω |
| 輸出電阻 |
700Ω |
| 絕緣電阻 |
>2000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
