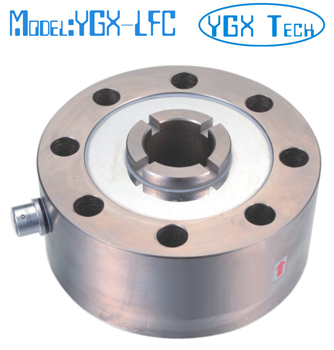

2t 3t 5t 10t 20t 30t 輪輻壓力稱重測力傳感器
型號: YGX-LFC
壓力稱重測力傳感器
合金鋼材料
量程: 20,30,50,100,200,300KN
( 2, 3, 5, 10, 20, 30T )
尺寸:
尺寸
量程(KN) |
D |
D1 |
D2 |
d |
d1 |
H |
H1 |
Ø |
| 20,30 ( 2, 3T ) |
118 |
38 |
100 |
24 |
82 |
52 |
9 |
8- Ø9.5 |
| 50,100 ( 5, 10T ) |
130 |
48 |
105 |
32 |
86 |
61 |
11 |
8- Ø13 |
| 200,300 ( 20, 30T ) |
182 |
72 |
154 |
39 |
120 |
86 |
16 |
8- Ø15 |
技術參數
| 綜合精度 |
0.05%F.S. |
| 輸出靈敏度M |
2.0/3.0 mV / V |
| 非線性 |
≤0.05/0.1 % F.S. |
| 重復性 |
≤0.05% F.S. |
| 滯后性 |
0.05/0.1 % F.S. |
| 溫度靈敏度漂移 |
<0.05 % F.S./10℃ |
| 零點溫度漂移 |
<0.05 % F.S./10℃ |
| 輸入電阻 |
380/760Ω |
| 輸出電阻 |
350/700Ω |
| 絕緣電阻 |
>2000MΩ |
| 推薦激勵電壓 |
10 VDC |
| 激勵電壓范圍 |
6~12 VDC |
| 工作溫度范圍 |
- 30 ~ 70oC |
| 安全過載 |
120% F.S. |
| 電纜長度 |
3 m |
| 防護等級 |
IP65 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
