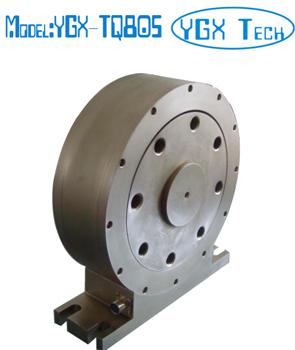

型號: YGX-TQ805 動態超薄盤式扭矩傳感器
一、應用范圍：
YGX-TQ805動態盤式扭矩傳感器采用超薄型法蘭鏈接結構形勢，非常適用于測試臺架應用，如發動機、測功機和電動馬達試驗臺、車輪載荷模擬試驗臺、變速箱和泵等試驗臺等應用。還主要用于：
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
6、可用于過程工業和流程工業中。
二、產品特點：
本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的，YGX-TQ805動態盤式扭矩傳感器是動態扭矩傳感器軸向長度最短結構的。
1.無軸承結構，可高速運轉。
2.信號輸出可任意選擇波形─方波或脈沖波.
3.檢測精度高、穩定性好、抗干擾性強。
4.不需反復調零即可；連續測量正反扭矩。
5.即可測量靜止扭矩，也可測量動態扭矩。
6.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。
量程：0~13000Nm
產品尺寸：
| 量程(N.m) |
A |
L |
L1 |
D0 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
b |
a |
c |
d |
H |
h |
M |
| 5,10,20,50,100 |
65 |
120 |
95 |
114 |
50 |
50 |
86 |
78 |
40 |
40 |
7.5 |
44 |
7 |
12 |
143 |
86 |
8 |
| 200,500 |
65 |
150 |
120 |
144 |
70 |
70 |
116 |
108 |
56 |
50 |
10.5 |
38 |
9 |
12 |
179 |
107 |
12 |
| 1000,2000 |
65 |
180 |
150 |
170 |
95 |
95 |
140 |
136 |
60 |
60 |
11.5 |
38 |
11 |
15 |
202 |
117 |
14 |

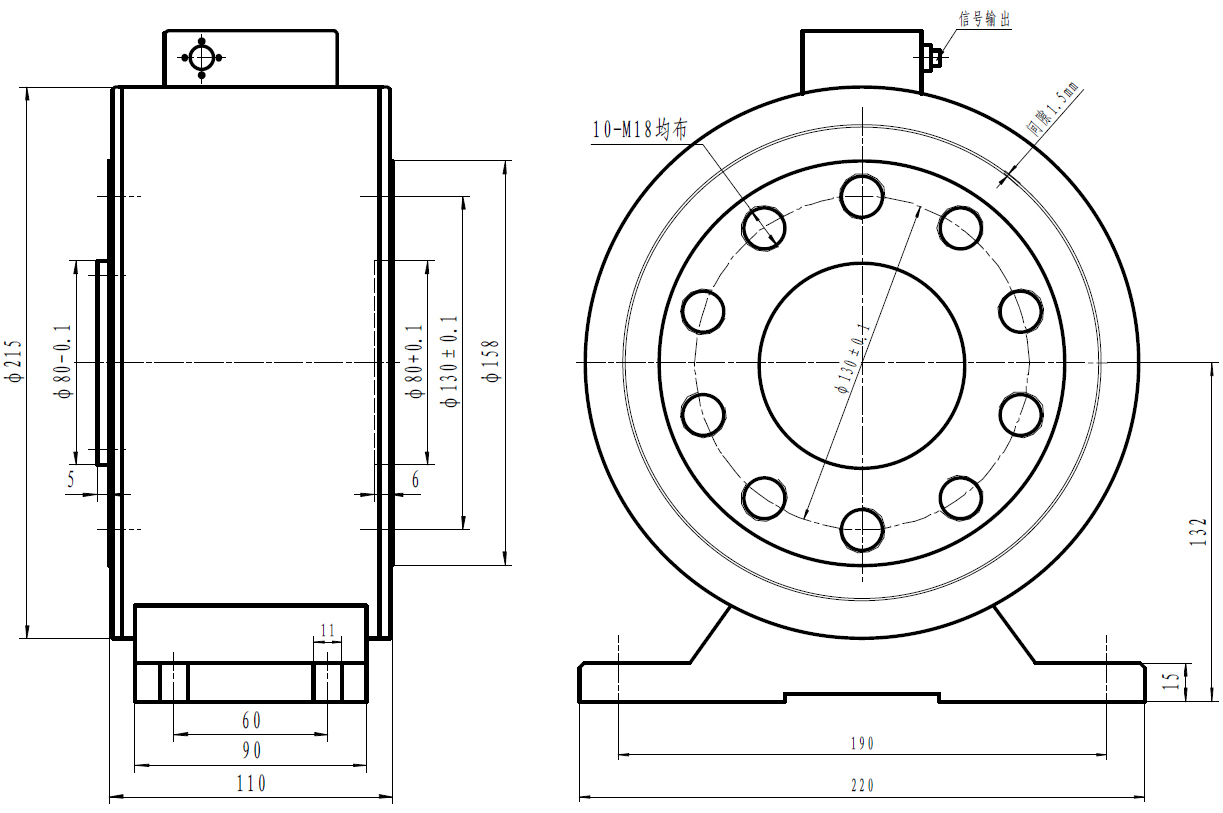

尺寸 : 5000~13000Nm
五、主要功能及性能指標：
| 靈敏度 |
1±0.2 mv / V |
|
扭矩示值誤差m
|
＜± 0.5 % F. S. |
|
非線性
|
＜±0.25 % F· S |
|
重復性
|
＜±0.2% F· S |
|
零飄（24小時）
|
＜0.5 % F· S (24hours) |
|
零點溫飄
|
＜0.5 % F· S /10℃
|
| 輸出阻抗 |
1KΩ ±3Ω |
| 絕緣阻抗 |
>500MΩ |
| 靜態超載 |
>500MΩ |
| 靜態超載 |
120 % |
| 斷裂負載 |
200 % |
| 使用溫度 |
0 ～ 60℃ |
| 儲存溫度 |
－20 ～ 70℃ |
| 電源電壓 |
+15V±5%, -15V±5% |
| 總消耗電流 |
＜130mA |
|
頻率信號輸出
|
5KHz—15KHz
|
| 負額定扭矩 |
5KHz±10Hz |
| 零扭矩 |
10KHz±10Hz |
| 正額定扭矩 |
15KHz±10Hz |
|
信號占空比
|
(50±10）% |
六、安裝：
1．YGX-TQ805動態盤式扭矩傳感器由靜止外殼和旋轉盤兩部分組成.
2．將旋轉盤的兩端通過法蘭聯軸器分別與動力和負載聯接.
3．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉盤之間不可接觸!
七、信號輸出與信號采集：
1、扭矩信號輸出基本形式：
• 方波信號、脈沖信號、4-20mA、1-5V、0-5V、0-10V。
• 可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。
2、扭矩信號處理形式：
• 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。
• 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。
• 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。
八、維護與保養：
1.無軸承結構，免維護加油。
2.應儲存在干燥、無腐蝕、室溫為 -20℃-70℃的環境里。
九、注意事項：
1.安裝時，不能帶電操作，切莫直接敲打、碰撞扭矩傳感器。
2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。
3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA• 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。
4.徑向跳動不得大于0.5mm!
5.使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
