S 型稱重測力傳感器??200KG 500KG 1T 2T 3T 5T
型號：YGX-D104
特點和用途:
采用S型梁結構，拉、壓均可使用。測量精度高、穩定性好、輸出對稱性好。
廣泛應用于皮帶秤、料斗秤、機電結合秤、萬能材料試驗機、吊鉤秤及各種工程裝置的測力系統。
量程:200~10000KG

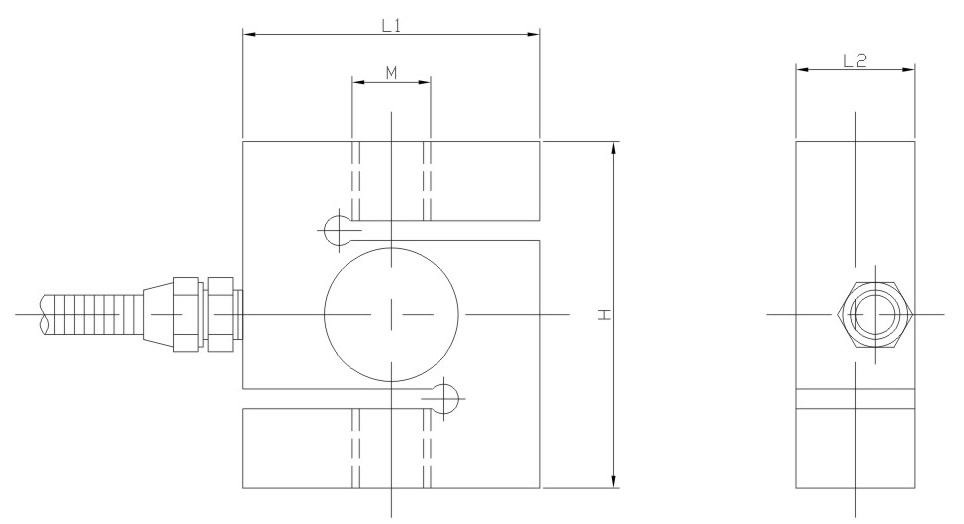

尺寸：
|
尺寸
量程
|
2-M
|
H
|
L2
|
L1
|
|
200kg-500kg
|
M12×1.75
|
70
|
25
|
60
|
|
700kg-1t
|
M16×2
|
70
|
25
|
60
|
|
1.5-2t
|
M16×2
|
70
|
25
|
64
|
|
3t-5t
|
M18×1.5
|
94
|
35
|
86
|
|
6-10t
|
M30×2
|
137
|
60
|
110
|
技術參數
| 參數 |
技術指標 |
| 靈敏度 |
2.0±0.05mV/V |
| 非線性 |
≤±0.03%F·S |
| 滯后 |
≤±0.03%F·S |
| 重復性 |
≤±0.03%F·S |
| 蠕變（30分鐘） |
≤±0.03%F·S |
| 零點輸出 |
≤±1%F·S |
| 零點溫度系數 |
≤±0.03%F·S/10℃ |
| 靈敏度溫度系數 |
≤±0.03%F·S/10℃ |
| 工作溫度范圍 |
-20℃～+80℃ |
| 輸入電阻 |
350±20Ω |
| 輸出電阻 |
350±5Ω |
| 安全過載 |
≤150%F·S |
| 絕緣電阻 |
≥5000MΩ(50VDC) |
| 推薦激勵電壓 |
10V-15V |
| 防護等級 |
IP67 |
| 接線方式 |
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
