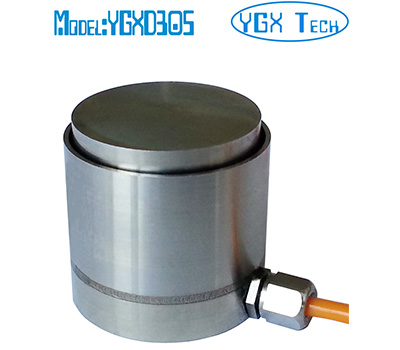

微型壓式稱重測力傳感器2klb 3klb 5klb 10klb 15klb 20klb 30klb 60klb
型號: YGXD305
特點和用途:
不銹鋼材料，微型傳感器。采用金屬箔式應變片技術。
高度低，變形量小。
適用于各種小空間的測力，廣泛應用于工業、研發等領域的測量和控制。.
量程: 2klb, 3klb, 5klb, 10klb, 15klb, 20klb, 30klb, 60klb
受力方向

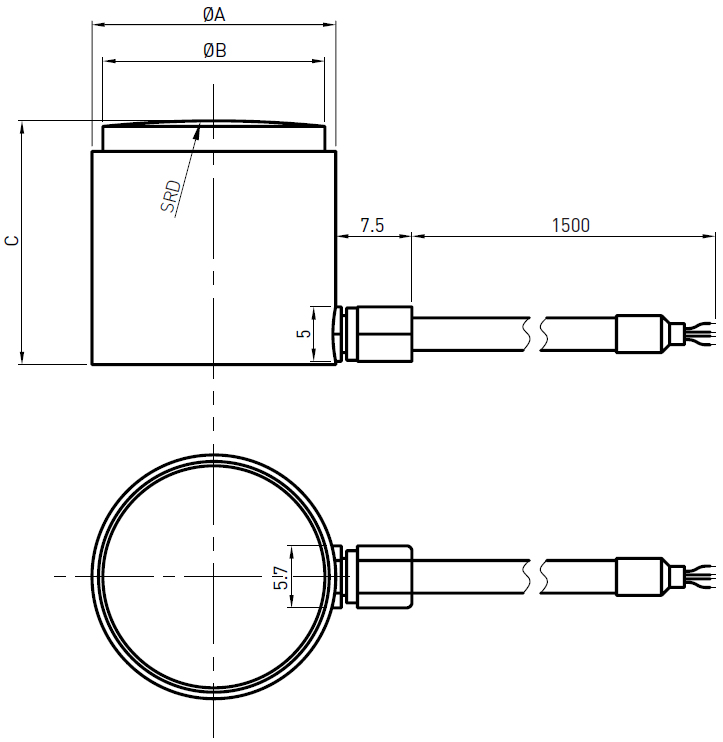

尺寸:
|
尺寸
量程 ( K lb )
|
A
|
B
|
C
|
D
|
材料
|
重量
|
|
2,3,5
|
15.9
|
13.4
|
16.5
|
101
|
不銹鋼
|
0.1kg
|
|
10,15
|
22.4
|
20.4
|
22.4
|
101
|
0.1kg
|
|
20,30
|
31.8
|
28.9
|
28.7
|
127
|
0.2kg
|
|
60
|
59.5
|
41.5
|
35.5
|
300
|
0.8kg
|
技術參數
|
輸出靈敏度
|
2.0±10% mV / V
|
|
零點輸出
|
± 2 % F.S.
|
|
非線性
|
1 % F.S.
|
|
滯后
|
1 % F.S.
|
|
重復性
|
0.5% F.S.
|
|
蠕變 (30分鐘)
|
0.1 % F.S.
|
|
溫度靈敏度漂移
|
0.1 % F.S. / 10ºC
|
|
零點溫度漂移
|
0.1 % F.S. / 10ºC
|
|
輸入電阻
|
385±10Ω
|
|
輸出電阻
|
350±5Ω
|
|
絕緣電阻
|
≥5000MΩ/100VDC
|
|
激勵電壓
|
5 V
|
|
最大激勵電壓
|
15 V
|
|
溫度補償范圍
|
- 10 ~ 60 ºC
|
|
工作溫度范圍
|
- 20 ~ 80ºC
|
|
安全超載
|
150% F.S.
|
|
極限超載
|
200 % F.S.
|
|
電纜線尺寸
|
Ø2×1500 mm
|
|
防護等級
|
IP65
|
|
連接方式
|
輸入: 紅 (+) 黑 (-) ;
輸出: 綠 (+) 白 (-)
|
|
|
|
|
