動態扭矩傳感器 0.5Nm 1Nm 2Nm 5Nm 10Nm 20Nm 30Nm 50Nm 100Nm

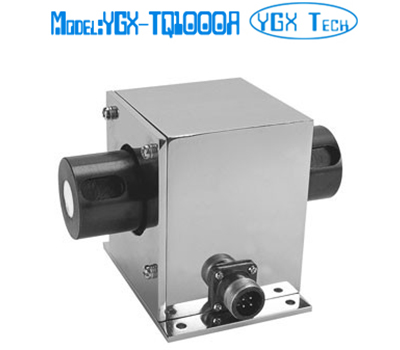

型號: YGX-TQ1000A 動態扭矩傳感器
特點和用途:
電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品,通過電刷實現供電與信號輸出。
中低量程扭矩測量??蓽y量正反兩方向扭矩值。
兩端為軸鍵連接,安裝使用方便。
A型最高轉速不超過500轉/分鐘,維護周期:1500萬轉左右。
B型最高轉速不超過300轉/分鐘,維護周期:1000萬轉左右。
量程: 0~0.5,1,2,5,10,20,30,50,100Nm

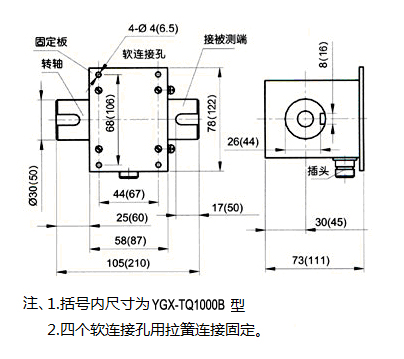

外形尺寸:

技術參數
輸出靈敏度
|
1.0~2.0 mV/V
|
非線性
|
±0.1%F.S
|
遲滯
|
±0.5%F.S
|
重復性
|
±0.3%F.S
|
工作溫度
|
-35~+80℃
|
溫度補償范圍
|
20~+60℃
|
零點溫度影響
|
±0.1%F.S/10 ℃
|
激勵電壓
|
12 VDC
|
響應頻率
|
100μS
|
絕緣電阻
|
2000 MΩ/100VDC
|
輸入電阻
|
700±10/350±10Ω
|
輸出電阻
|
700±5/350±5Ω
|
零點輸出
|
0~±1%F.S
|
安全過載
|
120%F.S
|
材質
|
合金鋼
|
接線方式
|
輸入(電源+):1-紅 輸出信號+:2-黃
輸出信號- : 3-白 輸入(電源-):4-綠
|
|
|
|
